工作原理
采用主从模式工作，可实现带点对点或点对多无线数据传输，模块采用透传传输方式，用户无需关心复杂的无线通信协议，即可实现串口设备间的无线通信。
产品概述
该产品为一对LoRa无线透传模块，用于将RS485总线数据通过LoRa无线链路进行半双工透明转发，适用于星型一主多从应用场景。
系统组成
1. 主模块：负责数据采集和发送控制；
2. 从模块：负责数据接收和执行指令；
3. 配套天线：各模块配备专用LoRa天线。
主要特性
1. 半双工透明传输，兼容常见RS485协议帧（如Modbus RTU透传等）；
2. 470MHz频段（430.5-509.5MHz），典型发射功率22dBm；
3. 接收灵敏度可达-127dBm（典型值）；
4. 典型视距通信距离约1km（可通过中继模块叠加延伸）；
5. 支持1对1或星型1主对多从，最多255个从站；
6. DIN导轨安装，12-24V AC/DC宽压供电。
|
技术参数： |
|
LoRa无线参数 |
|
无线芯片方案：Semtch（LoRa方案） |
|
传输方式：半双工，透明传输 |
|
空口速率：62.5kbps |
|
工作频段：典型470MHz，覆盖430.5-509.5MHz |
|
发射功率：22dBm（典型） |
|
接收灵敏度：-127dBm（典型，条件与配置相关） |
|
有效通信距离：约1km（视距，受环境、天线与安装高度影响；中继后可延伸） |
|
网络拓扑：单1对1/1主对多从（最多255个从站） |
|
RS485接口参数 |
|
接口类型：RS485（两线制，半双工），接线端子 |
|
串口类型：默认9600,8,N,1 |
|
帧缓存：单向最大230 Byte（TX/RX Buffer） |
|
兼容性：透明传输（可透传Modbus RTU等） |
|
系统与网络 |
|
地址容量：最多255个从站 |
|
地址设置：拨码开关设置 |
|
拓扑结构：星型+中继方式 |
|
电源与功耗 |
|
供电电源：AC/DC 12~24V |
|
最大功耗：≤5W |
|
保护：电源/RS485口均带浪涌/ESD保护 |
|
环境与可靠性 |
|
工作温度：-10℃ ~ +70 ℃ |
|
相对湿度：5% ~ 95%（无凝露） |
|
防护等级：IP20 |
|
海拔：≤3KM |
|
抗震性：10~25Hz（X、Y、Z方向2G/30分钟） |
|
天线与射频 |
|
天线接口：SMA |
|
频段支持：470MHz（430.5-509.5MHz） |
|
天线安装：外置天线，安装位置需保证无遮挡，远离强干扰源 |
|
机械与安装 |
|
安装方式：35mm DIN导轨式 |
|
外形尺寸：100.5mm*54mm*32mm |
|
外壳材质/颜色：标准工业亚当壳体/淡蓝色 |
|
指示灯与拨码说明： |
|
通讯指示灯TX, RX：
数据发送/接收时，TX/RX指示灯闪烁，提示模块正常数据收发；如果有数据通讯但是指示灯不闪烁，模块可能有故障。 |
|
拨码：设置频段；需要将主和从，设置在同一拨码位置。 |
尺寸图
主模块：LoRa0001-M
从模块：LoRa0001-S
原理图

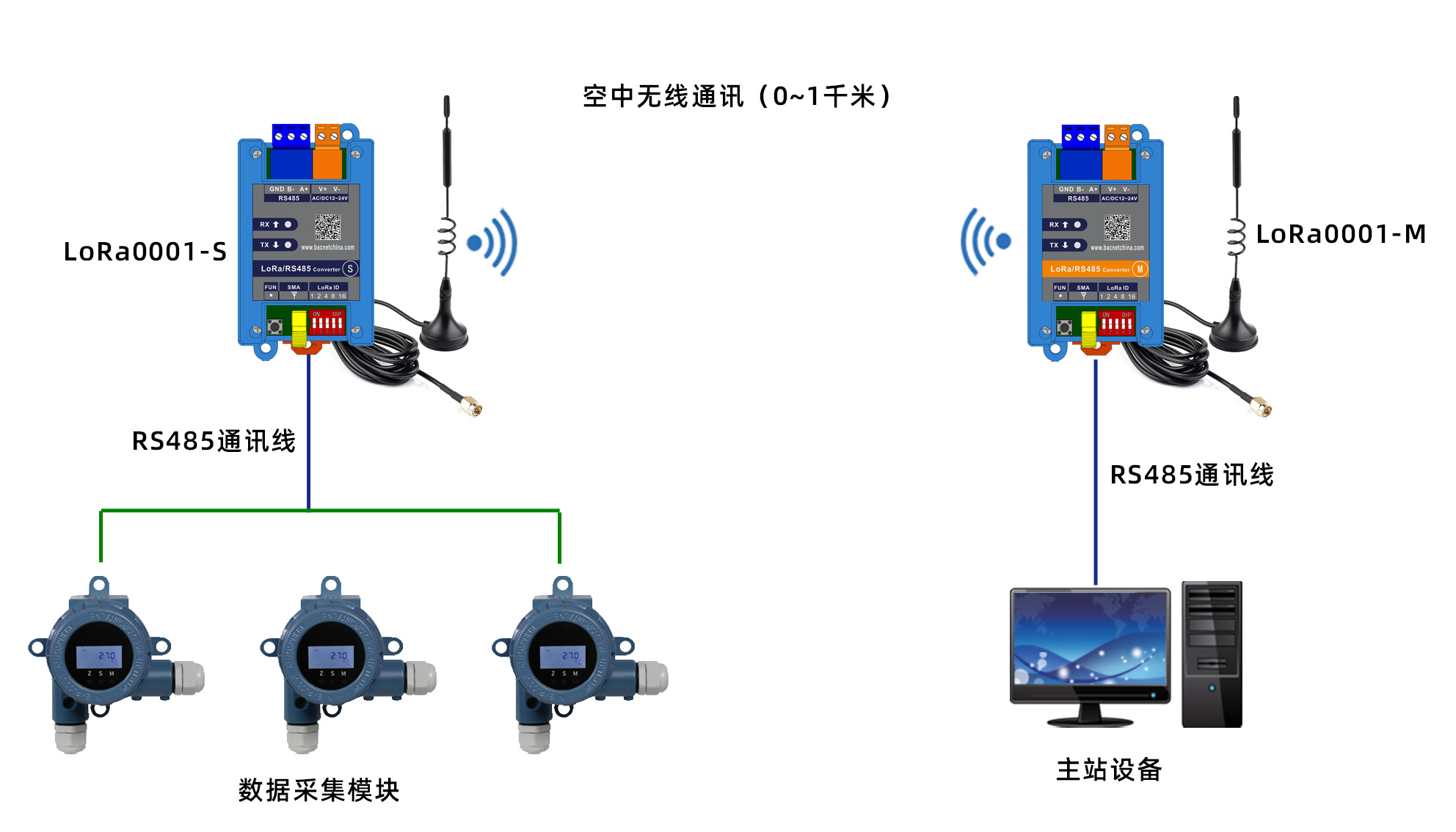

一对一组网。

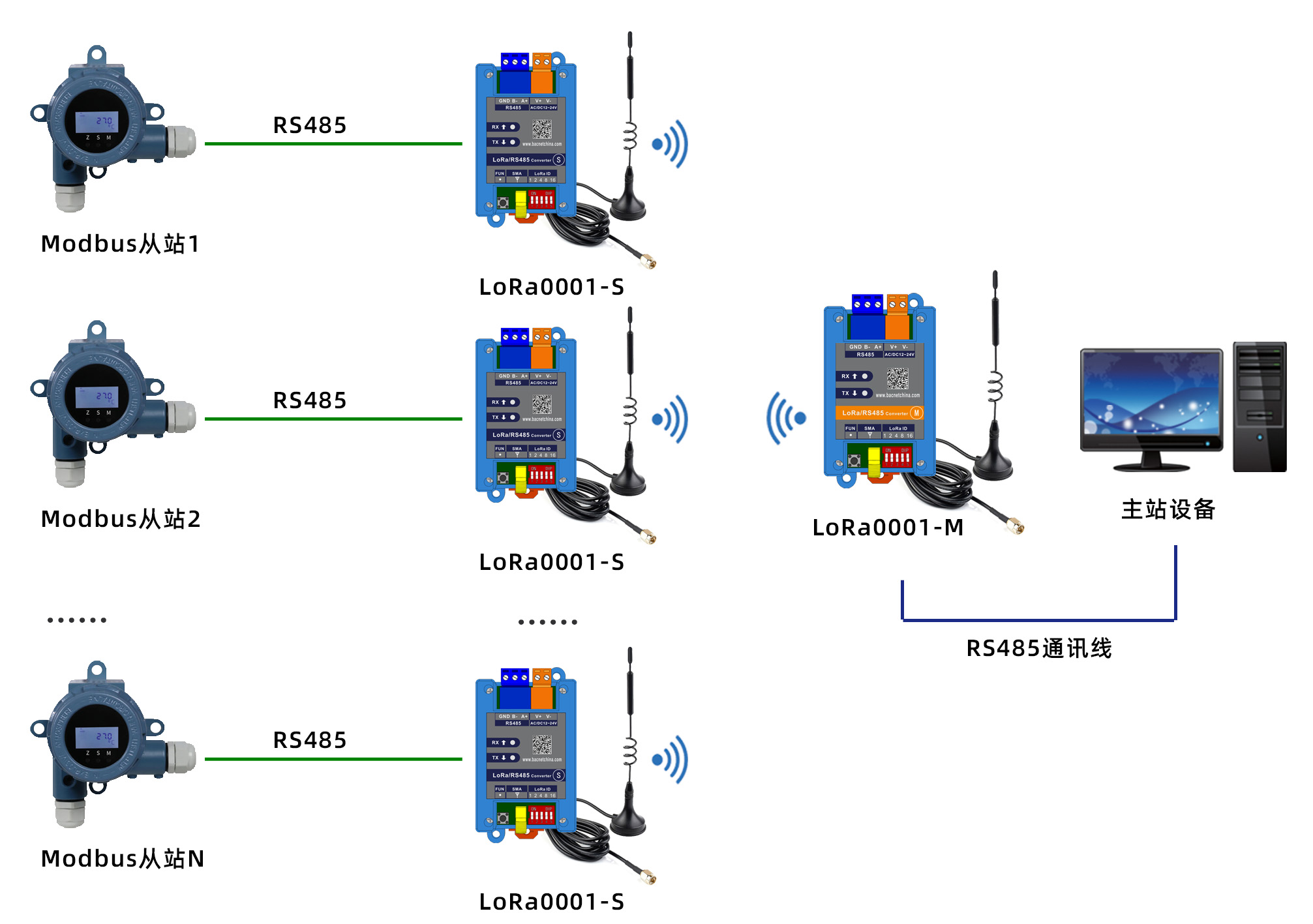

一对多组网。
|
