KNX1001

        工作原理

        通过KNX-TP接口转换为RS485电平方式，让PC上位机或者串口设备访问终端的智能照明设备。


       产品概述

       KNX-TP/RS485协议转换器是一款实现KNX总线与工业串口双向通信的透明传输设备。该产品通过采集KNX-TP总线的控制数据，将其转换为标准RS485信号输出，同时支持反向数据传输通道，构建起智能楼宇系统与工业控制网络的桥梁。

              产品采用电气隔离技术，可无缝对接KNX总线中的各类传感器、执行器、调光模块等智能终端，同时兼容Modbus RTU、BACnet MS/TP等主流工业协议。用户可通过RS485接口连接PLC、HMI、SCADA系统等控制设备，实现楼宇照明、暖通空调、能源管理等系统的集中监控与数据交互。双绞线KNX接口与差分式RS485端口均配置专业防护电路，确保在复杂工业环境下的稳定通信。



        产品性能简介

       1.透明化协议转换
       硬件透传架构，KNX-TP与RS485双向零延迟交互，
       速率自适应，保障控制指令实时稳定；

      2. 工业级可靠性
       采用进口ST CPU和安森美KNX芯片/宽温/全SMT工艺，适应严苛工业环境；

      3. 紧凑灵活部署
      DIN导轨卡扣安装，适配密集工业机柜；


      4. 智能自适应通信
      RS485(19200bps)/主从模式自识别/Modbus/BACnet兼容，搭配迅饶全系网关可便捷使用；

      5. 多重安全防护
      三重防护(过流/短路/浪涌)/接口隔离(2500V DC)，抑制干扰保护设备；

      6. 全状态可视化
      LED监控(TX/RX)/数据流向可视，快速定位异常；

      7. 宽压高效供电
     12-24V AC/DC供电/反接保护/＜2W低耗，适应电网波动与恶劣环境；

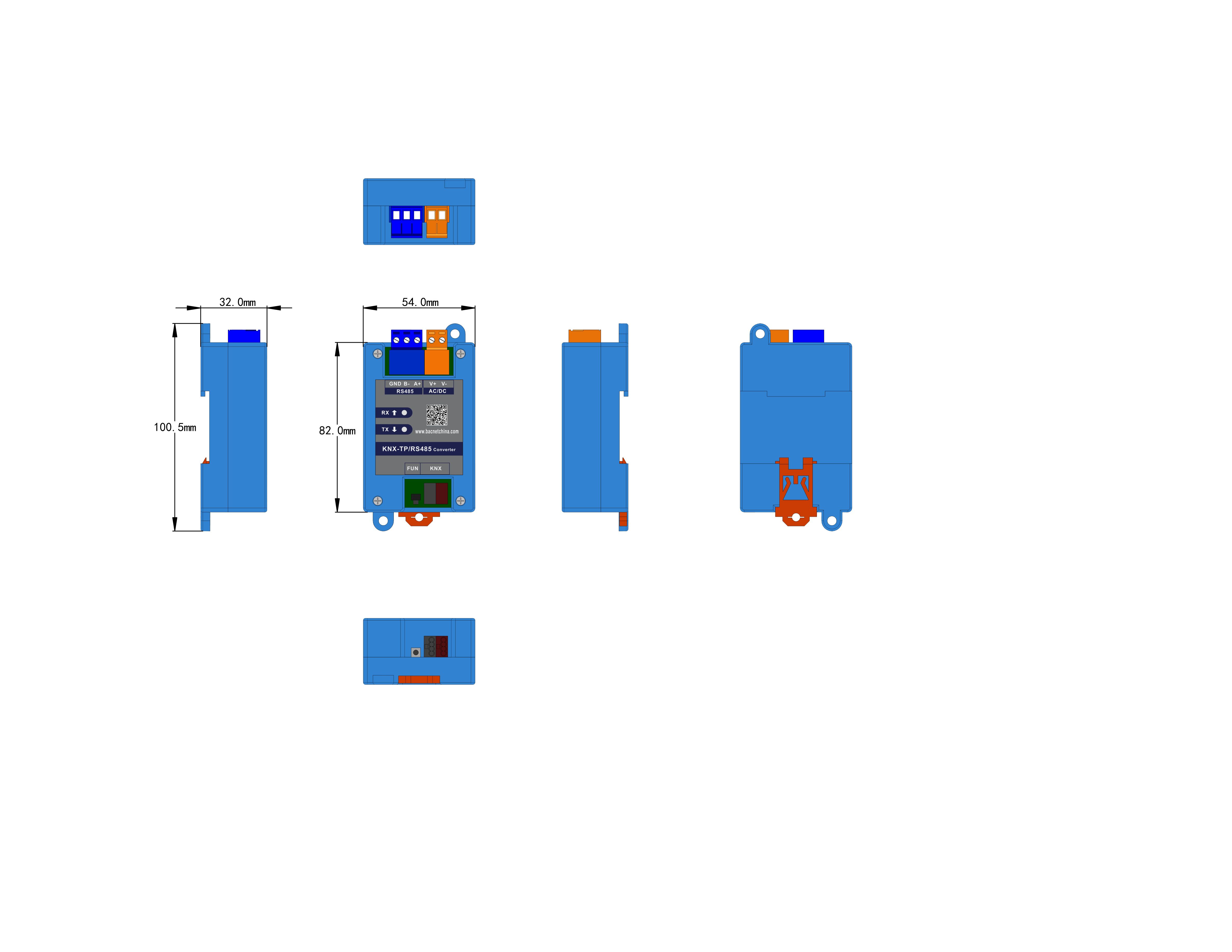

      尺寸图




         原理图






         硬件参数

          1、 将与模块 AC/DC+ 与 AC/DC- 分别连接电源正负极；串口设备连接到 485 的 A+，B-。
          2、 将模块的 2pin 接线端子其中的任意 KNX+与 KNX连接仪表的两芯线，注意区分正负极性。



           指示灯说明
