产品型号：BAC1002-MBus
功能描述：
迅饶MBus转BACnet网关BAC1002-MBus，有1个网口、2个RS485串口，可以集成四线制的MBus水表、能量表、热量表，DL/T645-1997/2007多功能电表或者Modbus协议的各种设备。
注意：网关采集端Modbus寄存器10进制地址是从1(Base1)开始，16进制地址从0(Base0)开始；转发端的Modbus寄存器基地址都是从1(Base1)开始。
应用领域：
解决江森的Metasys、霍尼的EBI或Niagara、西门子的Insight或Desigo CC、施耐德的EBO等楼控组态软件集成Modbus RTU设备的问题，如支持Modbus RTU协议的PLC、DDC、温控器、电梯、空调、UPS、消防、智能照明、电表、水表等各种设备。
采集端协议：
1、支持采集MBus_WaterMeter (MBus水表、CJ188)
2、MBus_EnergyMeter(MBus能量表、CJ188)
3、MBus_EnergyMeter_EN (欧洲标准热量表)
4、ModbusRTUClient(客户端)
5、ModbusTCPClient(客户端)
6、DL/T645-1997/2007(多功能电表)
7、Simulator(仿真模拟设备)
注意事项：
1、2个COM口都是标准的RS485，可以用来接四线制的MBus设备，DL/T645-1997/2007设备或者Modbus RTU设备。
2、四线制的MBus通信线接到COM口的A+和B-端子，电压在5V以内，切勿接两线制的设备，设备电压在36V会烧坏网关或者表计，因为接线问题造成的后果，由客户自行承担。
3、客户遇到非标的MBus协议，支持付费定制开发，一般来说3个工作日可以完成。
运行环境：
X2BACnet配置软件支持Win 7、Win8、Win10、 Win11、Win Server2008、Win Server 2016等多种操作系统。
硬件网关内部自带WEB服务器，支持Google Chrome、Microsoft Edge、苹果的Safari、火狐浏览器、Opera、及360极速模式等浏览器。
支持寄存器类型及个数
BACnet网关支持BACnet IP服务器。该服务器支持的寄存器类型及个数如下表。
注意：网关寄存器个数是动态支持的，每种寄存器最多可建512个点。
|
BACnet寄存器类型 |
BACnet寄存器个数 |
|
AI（只读不写） |
512（0~511） |
|
AO（可读可写） |
512（0~511） |
|
AV（可读可写） |
512（0~511） |
|
BI（只读不写） |
512（0~511） |
|
BO（可读可写） |
512（0~511） |
|
BV（可读可写） |
512（0~511） |
|
MSI（只读不写） |
512（0~511） |
|
MSO（可读可写） |
512（0~511） |
|
MSV（可读可写） |
512（0~511） |
|
软件特点：
-2018年通过国际BACnet组织BTL认证, 也是BACnet国际金牌会员; |
| -绿色免安装，支持多国语言; |
| -支持采集MBus_WaterMeter、MBus_EnergyMeter、MBus_EnergyMeter_EN、ModbusRTUClient、ModbusTCPClient、DL/T645-1997/2007转发为BACnet IP服务器； |
| -支持11种BACnet对象类型: AI、AO、AV、BI、BO、BV、MSI、MSO、MSV、Schedule、Trendlog； |
| -配置软件X2BACnet配置工程方便，512个点10分钟内即可完成； |
| -支持COV订阅功能; |
| -支持BBMD跨网段访问； |
| -支持BACnet报警与事件； |
|
| -支持JS脚本、触发器，实现逻辑控制； |
| -支持中文点名和描述； |
|
|
硬件参数： |
|
| 系统：Linux |
串口：2个RS485(电磁隔离) |
| 处理器：1核750MHz |
尺寸(L×W×H)：119mm×55mm×33mm |
| 内存：64M |
重量：210g |
|
Flash：32M |
材质：镀锌碳钢 |
|
功率：6W |
安装方式：导轨式/壁挂式 |
|
电源：AC/DC 12~24V |
温度：-20℃～+70℃(工作) -40℃～+85℃(储运) |
|
网口：1个个高性能10M/100M以太网接口,支持AUTO MDI/MDIX |
湿度：20％～90％无凝露(工作) 15％～95％无凝露(储运) |
| |
|
|

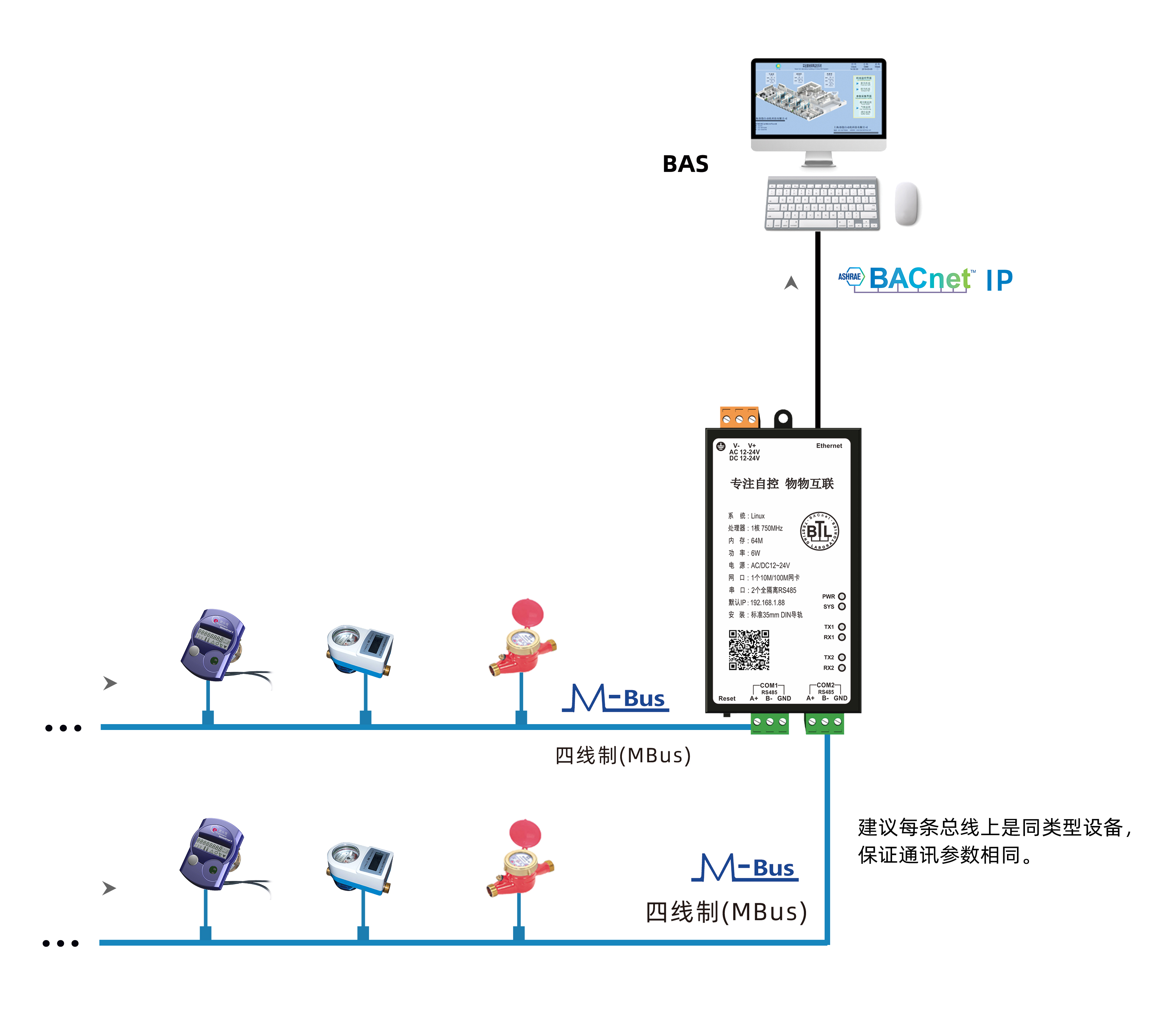

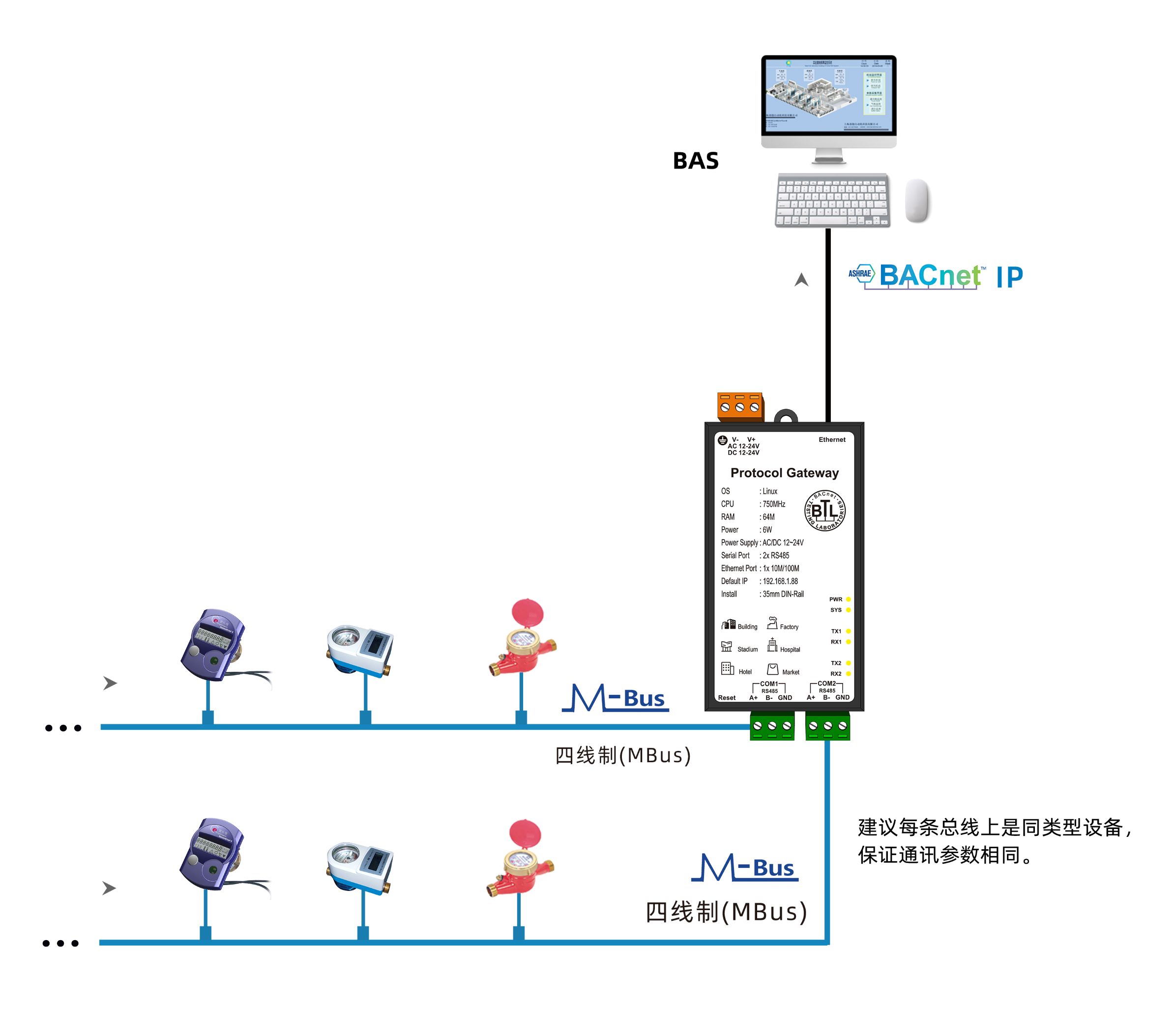

BAC1002-MBus现场应用原理图
|
相关资料 |
版本 |
大小 |
下载 |
|
产品说明书 |
3.0 |
1.3M |
下载 |
|
操作手册 |
3.0 |
0.3M |
下载 |
|
通讯连接说明书 |
3.0 |
170.1M |
下载 |
|
X2BACnet配置软件 |
2.0 |
13.8M |
下载 |
如有非标协议需要开发，请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档，如果可以快递设备到公司最好，开发周期一般为2周。
| |
