产品型号：BAC1008-Lite-E
功能描述：
极简型E系列BACnet网关BAC1008-Lite-E(1个网口，8个RS485串口，动态支持2048点)。支持采集BACnet RTU、Simulator转发为BACnet IP、BACnet MS/TP服务器。网关使用X2BACnet软件做配置，X2BACnet的“X”代表各种采集端协议，“2”是“To”的谐音表示转换，“BACnet”是最终支持标准BACnet IP、BACnet MS/TP服务器。用户可根据现场设备点表进行配置工程，转发为标准BACnet IP、BACnet MS/TP服务器，上传到硬件网关中，BACnet客户端就可以通过网关访问现场设备的数据。
注意：网关采集端Modbus寄存器10进制地址是从1(Base1)开始，16进制地址从0(Base0)开始；转发端的Modbus寄存器基地址都是从1(Base1)开始。
应用领域：
解决江森的Metasys、霍尼的EBI或Niagara、西门子的Insight或Desigo CC、施耐德的EBO等楼控组态软件集成Modbus RTU设备的问题，如支持Modbus RTU协议的PLC、DDC、温控器、电梯、空调、UPS、消防、智能照明、电表、水表等各种设备。
运行环境：
X2BACnet配置软件支持Win 7、Win8、Win10、 Win11、Win Server2008、Win Server 2016等多种操作系统。
硬件网关内部自带WEB服务器，支持Google Chrome、Microsoft Edge、苹果的Safari、火狐浏览器、Opera、及360极速模式等浏览器。
支持寄存器类型及个数
支持Modbus RTU /TCP服务器，该服务器支持的寄存器类型及个数如下表。
注意：网关寄存器个数是动态支持的，每种寄存器最多可建2048个点。
|
BACnet寄存器类型 |
BACnet寄存器个数 |
|
AI（只读不写） |
2048（0~2047） |
|
AO（可读可写） |
2048（0~2047） |
|
AV（可读可写） |
2048（0~2047） |
|
BI（只读不写） |
2048（0~2047） |
|
BO（可读可写） |
2048（0~2047） |
|
BV（可读可写） |
2048（0~2047） |
|
MSI（只读不写） |
2048（0~2047） |
|
MSO（可读可写） |
2048（0~2047） |
|
MSV（可读可写） |
2048（0~2047） |
|
软件特点： |
| -绿色免安装，支持多国语言; |
| -支持采集ModbusRTUClient、Simulator转发为BACnet IP、BACnet MS/TP； |
| -支持11种BACnet对象类型: AI、AO、AV、BI、BO、BV、MSI、MSO、MSV、Schedule、Trendlog； |
| -配置软件X2BACnet配置工程方便，2048个点20分钟内即可完成； |
| -支持COV订阅功能; |
| -支持BBMD跨网段访问； |
| -支持BACnet报警与事件； |
|
| -支持JS脚本、触发器，实现逻辑控制； |
| -支持中文点名和描述； |
| -支持Web浏览，查看实时数据。 |
|
硬件参数： |
|
| 系统：Linux |
串口：8个RS485 |
| 处理器：1核1GHz |
尺寸(L×W×H)：120mm×100mm×27mm |
| 内存：512M |
重量：300g |
|
Flash：4G |
材质：镀锌碳钢 |
|
功率：8W |
安装方式：立式导轨 |
|
电源：AC/DC 12~24V |
温度：-20℃～+70℃(工作) -40℃～+85℃(储运) |
|
网口：1个个高性能100M/1000M以太网接口,支持AUTO MDI/MDIX |
湿度：20％～90％无凝露(工作) 15％～95％无凝露(储运) |
| |
|
|

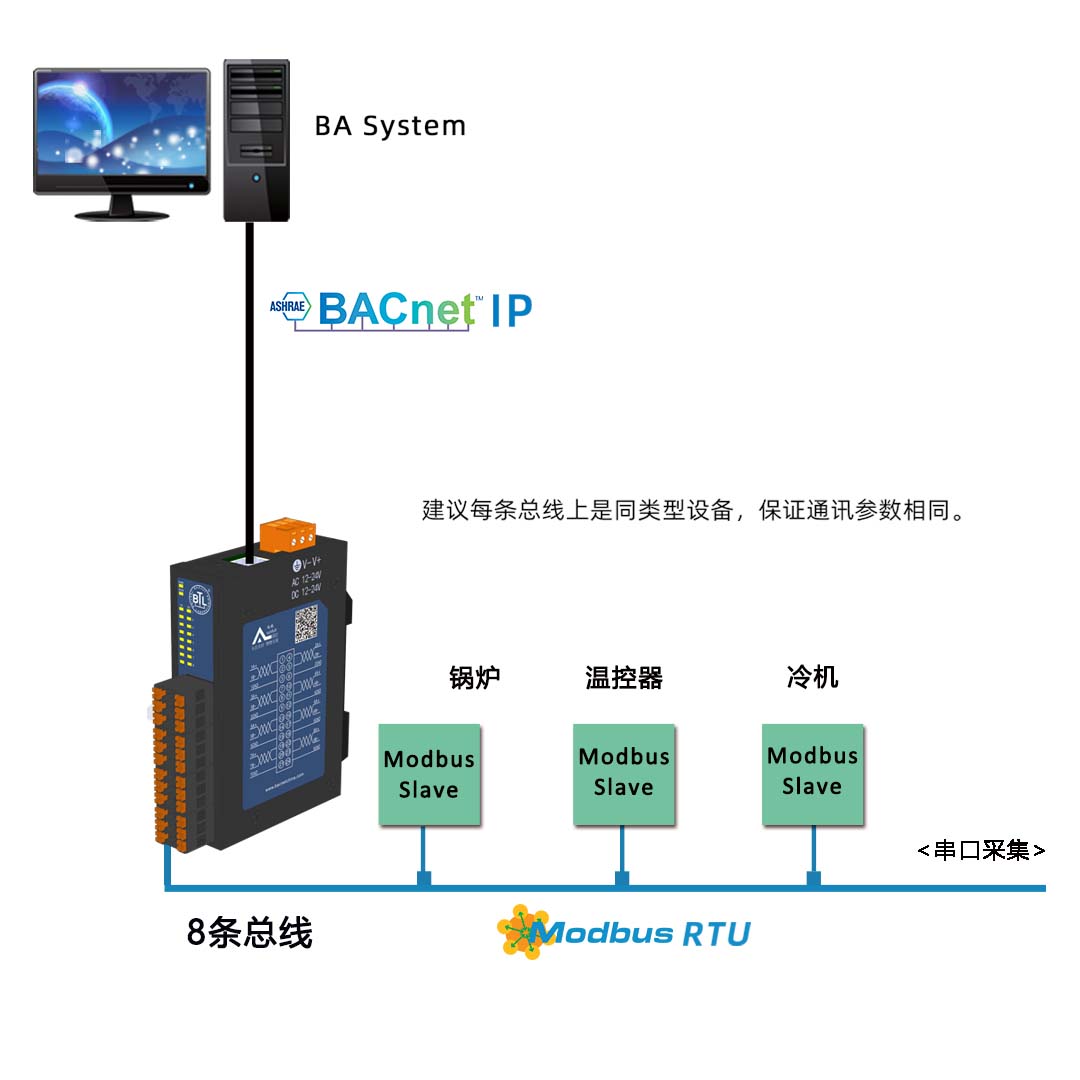

BAC1008-Lite-E现场应用原理图
|
相关资料 |
版本 |
大小 |
下载 |
|
产品说明书 |
3.0 |
1.3M |
下载 |
|
操作手册 |
3.0 |
0.3M |
下载 |
|
通讯连接说明书 |
3.0 |
170.1M |
下载 |
|
X2BACnet配置软件 |
2.0 |
13.8M |
下载 |
如有非标协议需要开发，请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档，如果可以快递设备到公司最好，开发周期一般为2周。
| |
