BAC1002-Lite-E

        产品型号:BAC1002-Lite-E

        功能描述

        X2BACnet是一款功能很强大的协议转换网关,X2BACnet的意思是X代表Modbus RTU通信协议,2是To的谐音表示转换,BACnet最终支持的是标准BACnet IP协议。使得用户可以根据现场设备的通信协议进行配置,转成标准的BACnetIP协议。在PC端仿真运行无误后,上传到硬件协议转换网关中。
       应用领域

       硬件网关支持多种协议转换,可以帮助江森的Metasys、霍尼的EBI或者Niagara、西门子的Insight或Desigo CC、施耐德SBO等大型楼宇自控公司组态软件无法连接一些不常见控制设备问题,如PLC、空调、电梯、消防、灯光控制系统、电表、水表等。通过硬件网关将非标协议转换成BACnet标准协议,这样BACnet客户端组态软件就可以通过网关访问现场设备了。

       运行环境
       X2BACnet配置软件支持Win 7、Win8、Win10、 Win11、Win Server2008、Win Server 2016等多种操作系统。

       硬件网关内部自带WEB服务器,支持Google Chrome、Microsoft Edge、苹果的Safari、火狐浏览器、Opera、及360极速模式等浏览器。
      支持寄存器类型及个数
      支持BACnet IP服务器,该服务器支持的寄存器类型及个数如下表。
      注意:网关寄存器个数是动态支持的,每种寄存器最多可建512个点(含虚拟点)。



BACnet寄存器类型

BACnet寄存器个数

AI(只读不写)

512(0~511)

AO(可读可写)

512(0~511)

AV(可读可写)

512(0~511)

BI(只读不写)

512(0~511)

BO(可读可写)

512(0~511)

BV(可读可写)

512(0~511)

MSI(只读不写)

512(0~511)

MSO(可读可写)

512(0~511)

MSV(可读可写)

512(0~511)



软件特点:

-绿色免安装,支持多国语言;
-支持常用Modbus RTU协议转为BACnet IP服务器;
-支持PC、手机端、iPad等访问,监控;
-支持线性转换,取位,高低字节转换;
-支持内部变量功能,支持查看设备离在线状态;
-支持AI、AO、AV、BI、BO、BV、MSI、MSO、MSV九种寄存器类型;
-配置软件X2BACnet配置工程方便, 512个点15分钟内即可完成;
-添加新的私有协议支持BACnet,2周内即可完成;



硬件参数:


系统:Linux

串口:2个全隔离RS485

处理器:1核750MHz

尺寸(L×W×H):117.6mm×54.5mm×24.7mm

内存:64M

重量:210g

Flash:-

材质:镀锌碳钢

功率:≤6W

安装方式:导轨式/壁挂式

电源:AC/DC 12~24V

温度:-20~70℃(工作) -40~85℃(储运)

网口:1个高性能10M/100M以太网接口,支持AUTO MDI/MDIX

湿度:20%~90%无凝露(工作) 15%~95%无凝露(储运)

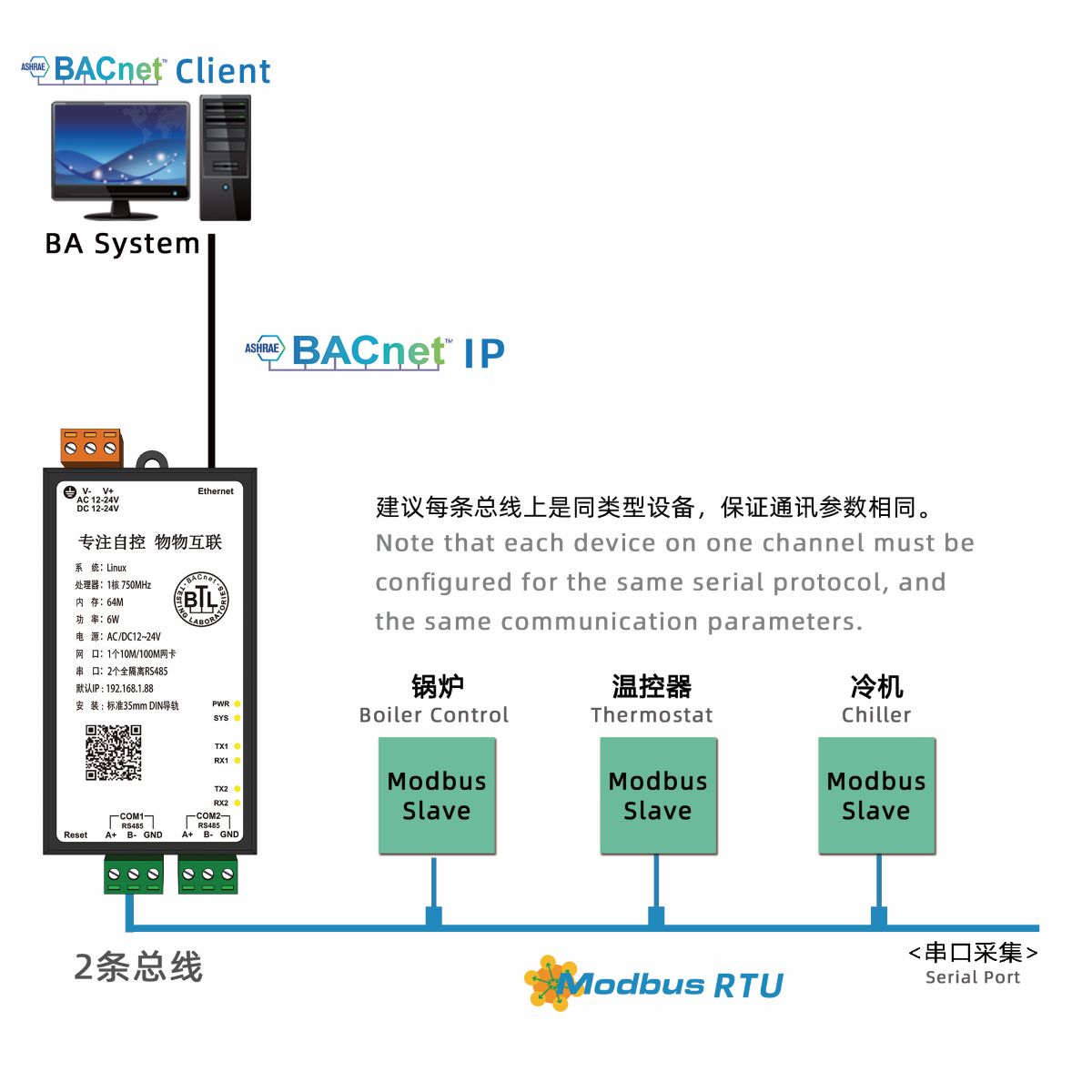

BAC1002-Lite-E现场应用原理图





相关资料

版本

大小

下载

使用说明书

3.0

5.3M

下载

通讯连接说明书

2.0

30.1M

下载

X2BACnet配置软件

4.0

42.2M

下载

配置软件操作视频

1.0

20.7M

下载





如有非标协议需要开发,请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档,如果可以快递设备到公司最好,开发周期一般为2周。
