一、 系统介绍
机房群控系统，是做楼宇自控BA中经常碰到的实例，其通常基于包含对制冷主机、冷冻泵、冷却泵、冷却塔，以及相应的电动阀的联动控制。在此之上，简单的机房群控会有的对设备组的故障备投、根据负荷加减机、根据运行时长决定下次开机投用的设备、通过时间表设定运行设备等等逻辑控制。在点位较多的环境中会加入水泵变频、根据压差调节旁通阀等PID控制。
现目前迅饶产品不仅有能够准确采集现场数据的现场控制器DDC系列，有成熟的与制冷主机、锅炉、水处理系统、加药装置等大型设备实现通迅的BAC网关，更有功能强大，编程方式多样，组态图库齐全，软件简介好用的HIM系列组态网关。可以说是完美具备构建一套机房群控架构的系统能力的。
接下来就用一个我司对于XX项目的运用实例来具体分析迅饶是如何实现机房群控的。
1. 使用产品

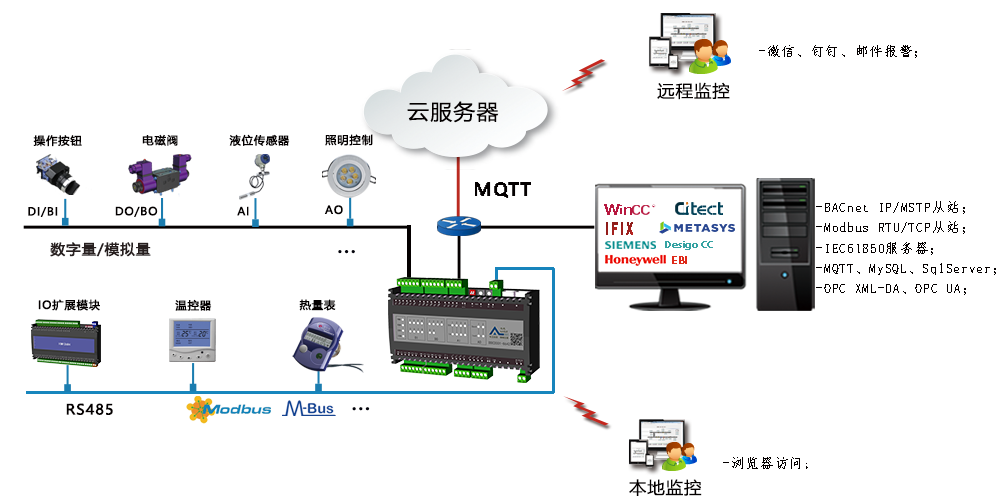

本系统组成部分有:上位机、网络控制引擎Web组态网关HMI2004-A9、BACnet网关BAC1002-ARM、交换机、DDC控制器以及若干末端设备传感器组成。
由于末端设备的多样性，本套系统主要为冷源系统组成设备介绍
1) 网络控制引擎(Web组态网关）
名称：Web组态网关 HMI2004-A9
作用：用于集中所有设备数据，经过上位机绑点显示到界面，并通过上位机界面控制各类设备。
2) 网关
名称：BACnet网关 BAC1002-ARM
作用：收集第三方设备数据，然后将数据转换为HMI所需协议格式提供给HMI进行监控。
3) DDC控制器
名称：DDC控制器 DDC2001-8642
作用：收集末端设备数据进行计算处理后控制设备动作。
2. 如何运用迅饶应用该案例
现场采集端：现场对于水温、水压传感器、水泵及冷却塔的二次回路接点、水阀控制与反馈，采用的是DDC2001-8642+IOM拓展模块实施采集，IOM通过BACnetMSTP协议接入DDC2001-8642，DDC2001-8642本地写好点位程序后，开启BACnetIP转发，将点位转发至网络端。
图中为DDC2001-8642与IOM模块的DDC成套展示
第三方设备网关：将制冷主机、水处理系统等第三方设备支持ModbusRTU的设备接入BACnet网关，转发为BacnetIP协议，同样接入交换机（这里也可以是转为Modbus TCP，组态网关也可支持采集）
Web组态网关：作为放在中控室的网络控制引擎，组态网关通过BACnetIP将现场的DDC控制器点位与BACnet网关点位读取上来集成，并通过JS脚本编写逻辑，以及HMI工具制作上位机图形界面。

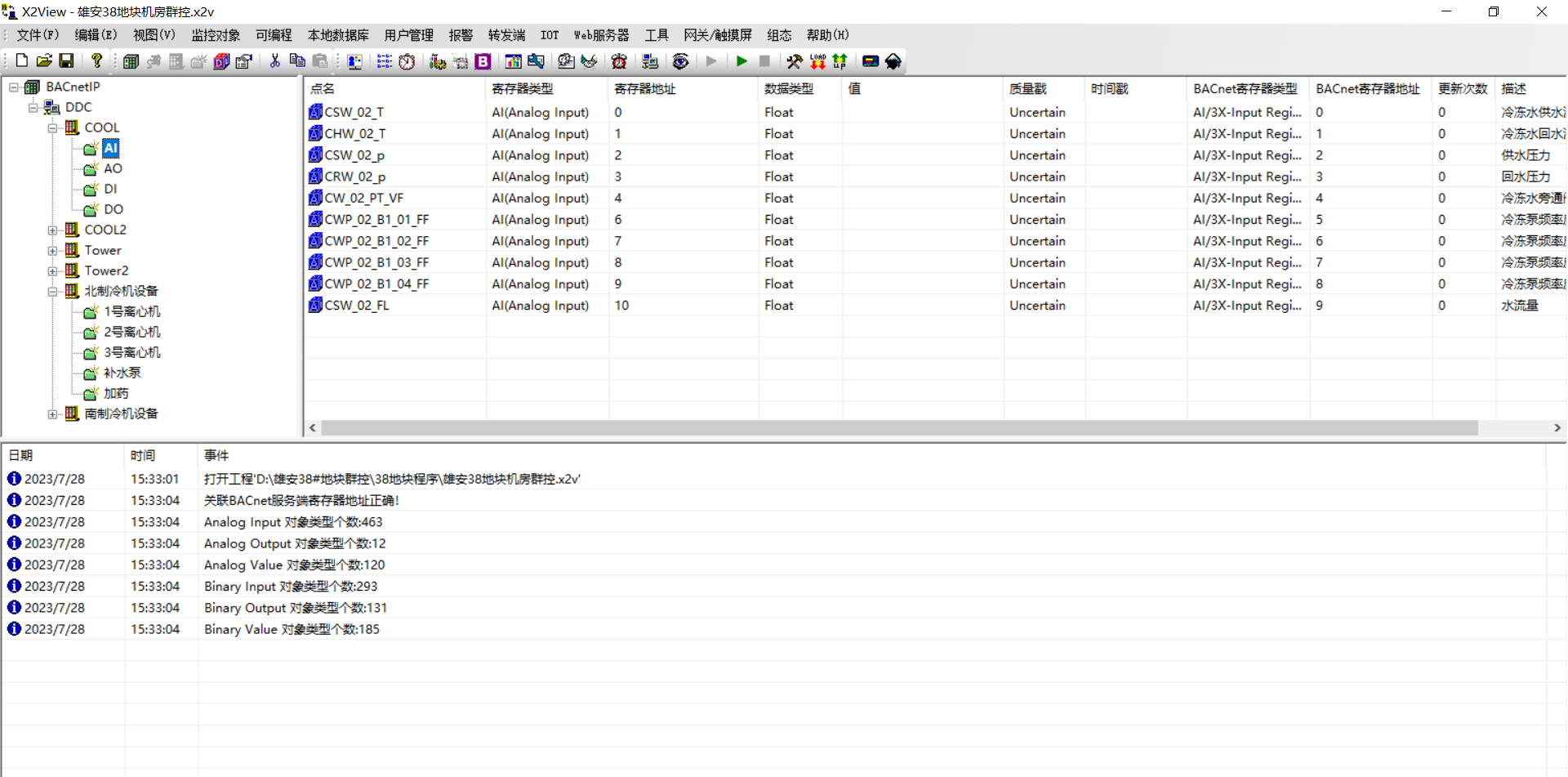

图中为X2View中的点位采集示意

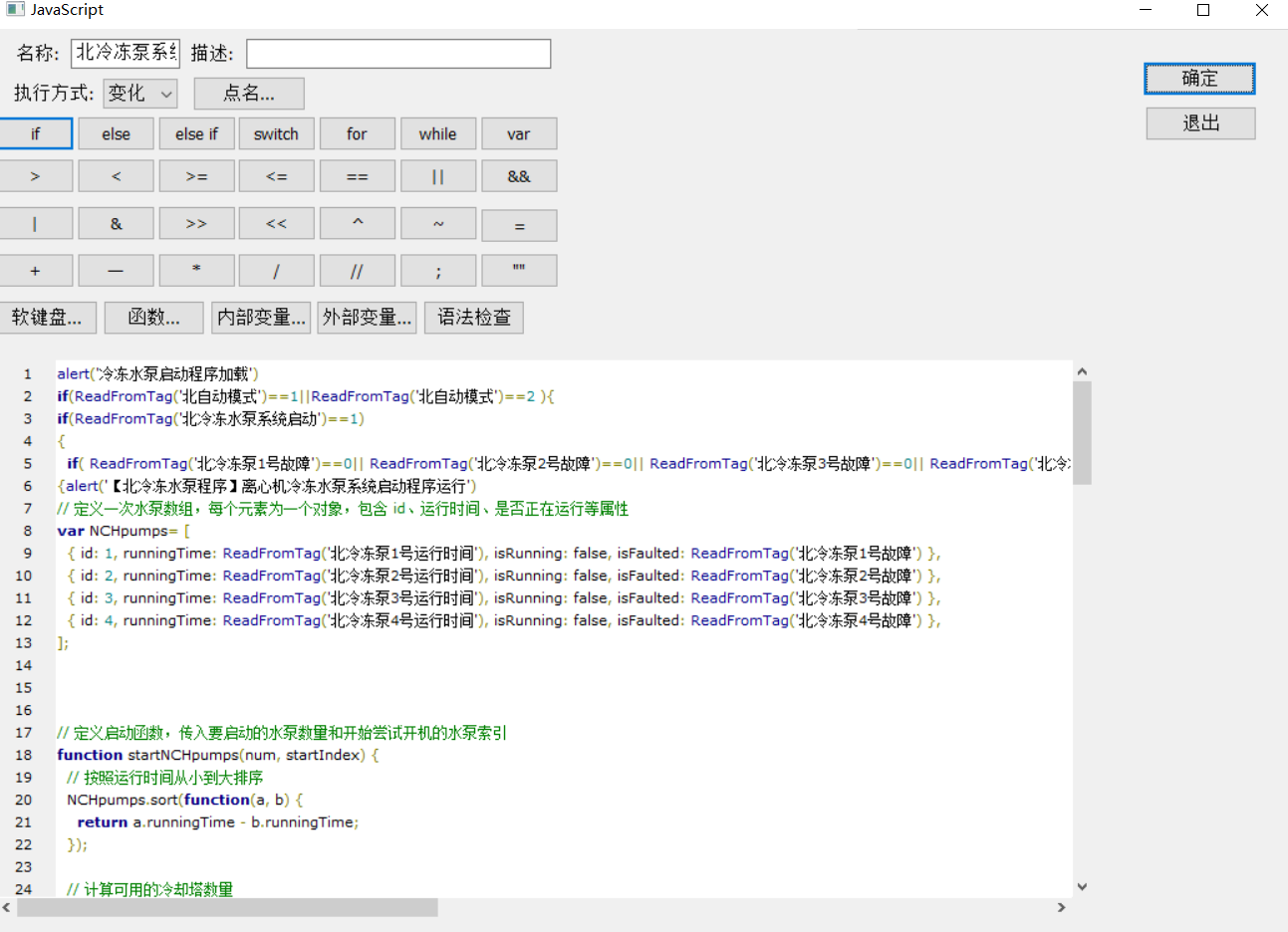

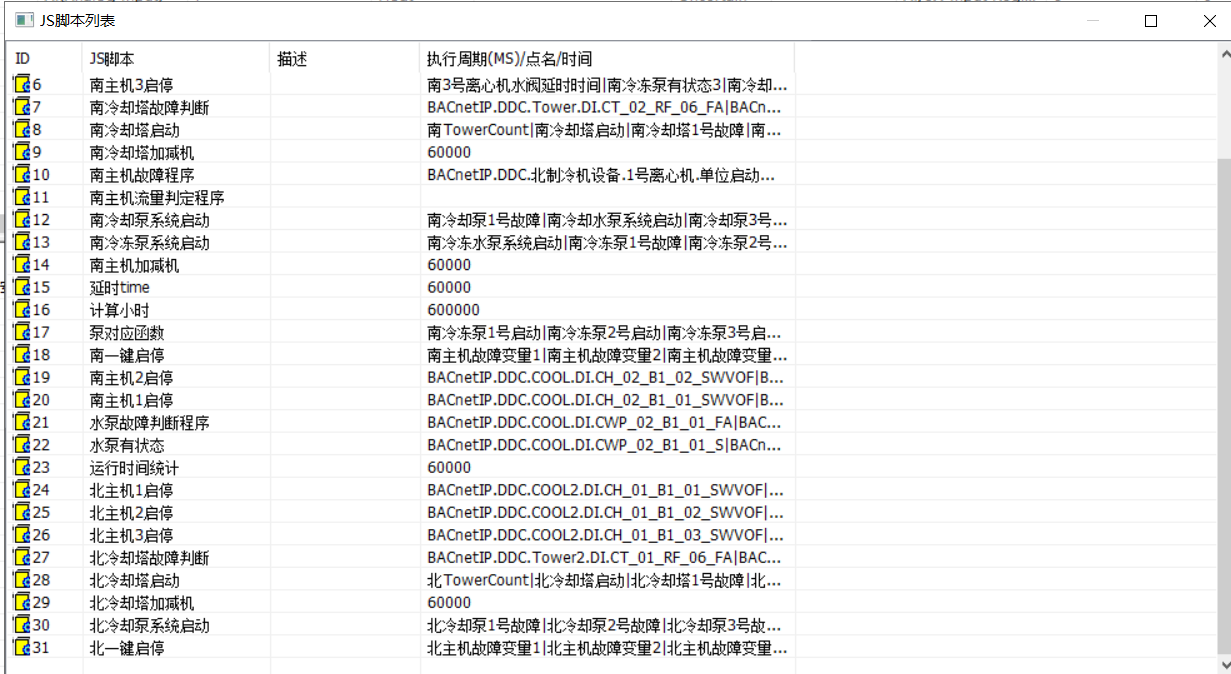

在采集到现场点位后，逻辑完全可运用灵活多变的JS脚本来编制，迅饶的软件使用界面十分的友好，对编程者来说一目了然：

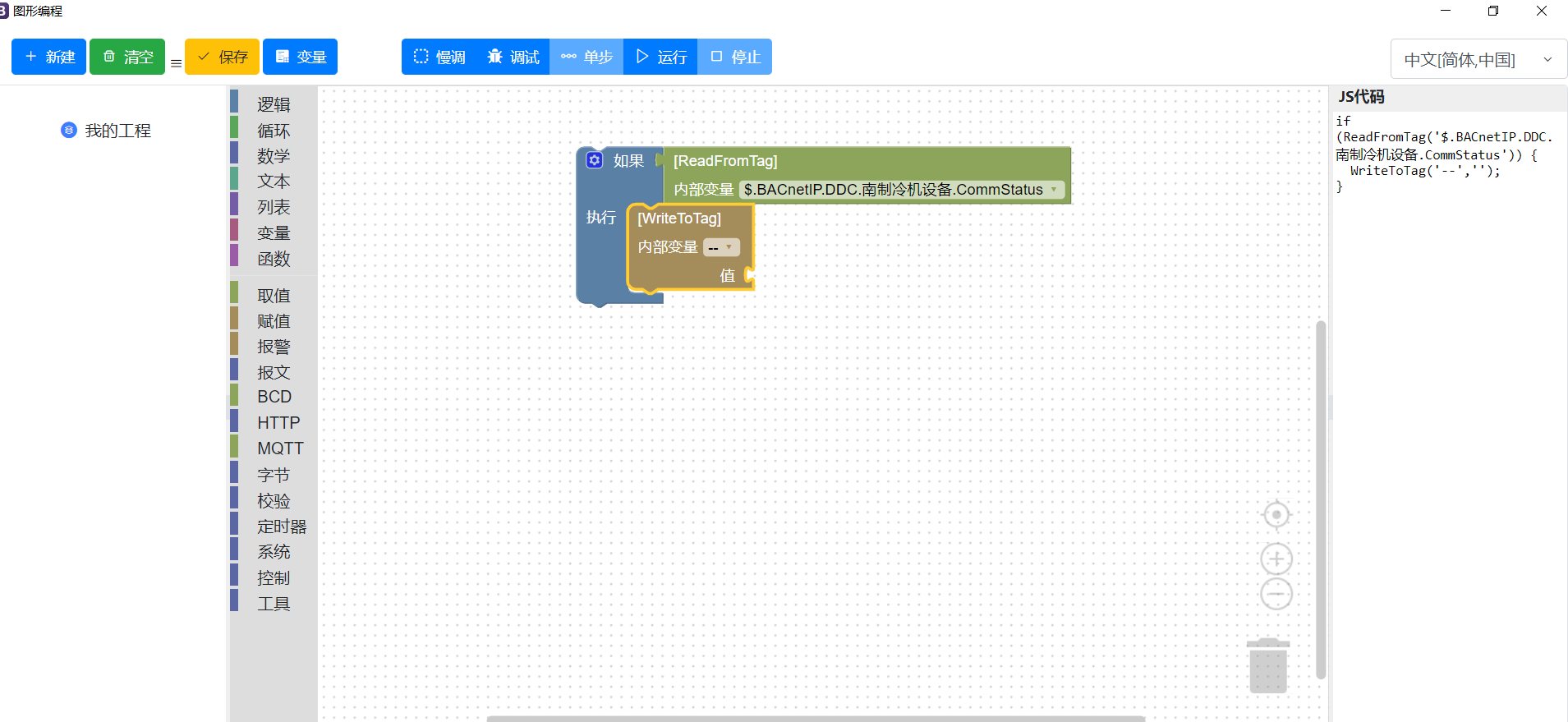

对于不是很了解JS脚本的编程者来说，迅饶还提供了图形编程界面，使用起来也十分的方便直观：
在编写完成逻辑程序后，可通过X2View的离线模拟功能，将逻辑语句测试调整通顺、功能实现。
之后可通过HMI来制作图形界面了：X2View中的图库也是十分的齐全，也完美适应自定义图片，可编调控能力强大。
只要接触过楼宇自控的软件的程序员可以很轻松的掌握HMIEditor。
在完成采集点位、编程和图形界面绑点后，一个基本的机房群控实例运用就完成了。此时将程序上传至HMI组态网关中，就可以直接通过WEB访问运用了。接下来是我司XX项目的案例，用以抛砖引玉。
二、 案例操作
1. BA系统登陆
上位机开机后，双击桌面上的浏览器  图标进入网页。输入HMI的网络引擎IP，可之间访问已制作好的图形界面。

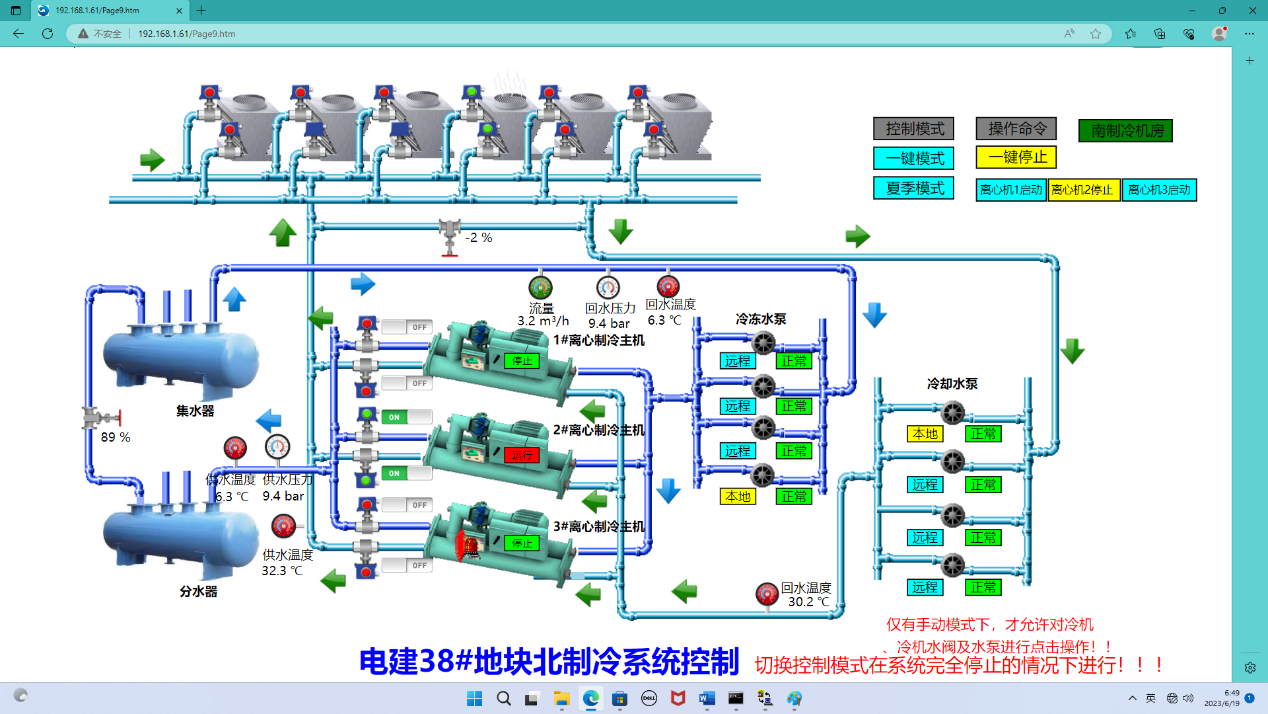

该界面展示了机房群控中的制冷系统。（点击右上角南制冷机房切换到南区制冷系统，操作流程同）制冷主机分为3台离心式主机
其冷冻供水侧在打开相应水阀后通往分水器；冷冻回水侧由集水器通过冷冻水泵 返回主机蒸发器；冷却供水侧在打开相应水阀后通往屋顶冷却塔 ，再由冷却塔散热后，通过冷却水泵 返回主机冷凝器。 冷冻水供回水上设置了旁通调节阀 ，可根据系统压力来点击旁通阀图标设置旁通阀开度。冷却水供回水上也相应设置了旁通调节阀 ，设置方式和冷冻水供回水一致。

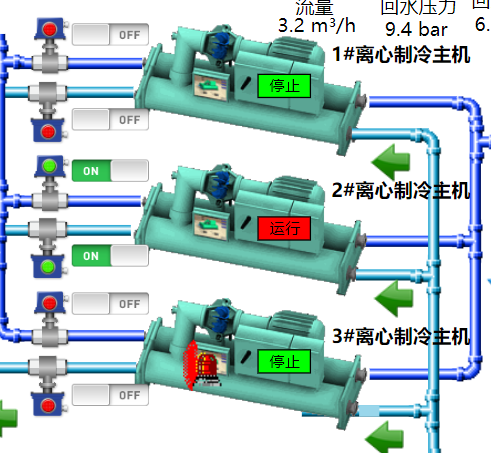

 此种类型水阀为开关型，开关控制条表示控制命令是ON或者OFF（开或者关），而阀中心绿色圆圈表示阀已经处于完全开启状态。当阀中心是红色圆圈时，表示阀处于完全关闭状态。
 模式切换按钮：本套系统的核心控制，点击分别可切换自动模式、手动模式和一键模式。
自动模式：在自动模式下，可对主机设备进行单独控制，该控制可以同步开启主机侧水阀及相应水泵。
点击上述按钮可实现对主机配套系统所有相关控制。
启动流程为：开启主机冷冻及冷却供水阀→阀开启后开启冷冻水泵、冷却水泵、冷却塔→ 经过5分钟延时后，开启制冷主机。
关闭流程为：关闭制冷主机 → 5分钟后关闭冷却水泵、冷却塔→当冷冻水泵循环运行20分钟后关闭冷冻水泵→延时30分钟后关闭主机冷冻及冷却供水阀。
冷却塔有加减机自控逻辑，具体为：每次启动系统时先开启3台冷却塔风机与相应水阀，经过一段时间延时，根据冷却水回水温度进行判定，当温度高于32度时，增加冷却塔风机，当低于27度时，减少冷却塔风机。
其中由于南区系统的特殊性，冷却泵需要在主机水阀关闭的情况下打开。所以开机流程略有不同，为先开启冷却泵，延时后开启冷却水阀。
手动模式：在手动模式下，所有权限被释放，水泵、主机、水阀需分别手动点击或去现场开启。
一键模式：在一键模式下，可完全托管，系统会根据运行时长最短的非故障主机进行启动，并具备自动加机和减机功能。该模式可以完全开关主机，水泵，水阀，冷却塔。
 一键启停按钮：对应一键模式，必须在一键模式下该按钮才可生效。 在系统停止的情况下点击一键启动，系统会先打开一台离心机，稳定运行一段时间后，当冷冻系统趋于稳定，则会根据主机自身运行电流百分比来判断是否需要减机。如果减机后运行一段时间离心机电流百分比过高，则会判断是否需要加机。加机则会开启一台离心机；离心机根据故障和每次使用时长进行备投。离心机设置为两用一备。
点击一键关闭后，系统会根据系统会先关闭所有制冷主机→延时关闭水泵、冷却塔→延时关闭所有入口处水阀。
 季节模式按钮：该功能用于切换供冷和供热模式。在夏季模式时制冷系统才可运行。该按钮同时会打开分集水器处的季节阀，冬季关闭制冷系统阀，开启制热系统阀，夏季反之。

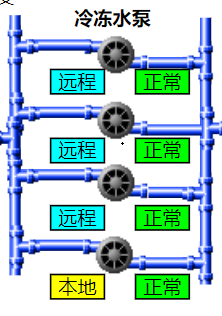

冷冻水泵：该系统总共有4台冷冻泵。在总界面上会有动态展示，在运行的水泵会有转动动画，  表示水泵在远程模式下，  表示水泵处于就地模式。系统控制中，仅有水泵在远程模式下才可控制。 表示水泵无故障发生，若故障发生，该处变为故障状态。

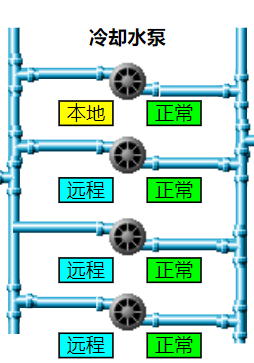

冷却水泵：该系统总共有4台冷却泵，在总界面上会有动态展示，在运行的水泵会有转动动画，  表示水泵在远程模式下，  表示水泵处于就地模式。系统控制中，仅有水泵在远程模式下才可控制。  表示水泵无故障发生，若故障发生，该处变为故障状态。
冷冻水泵为变频泵，
点击水泵图标可进入详细界面：

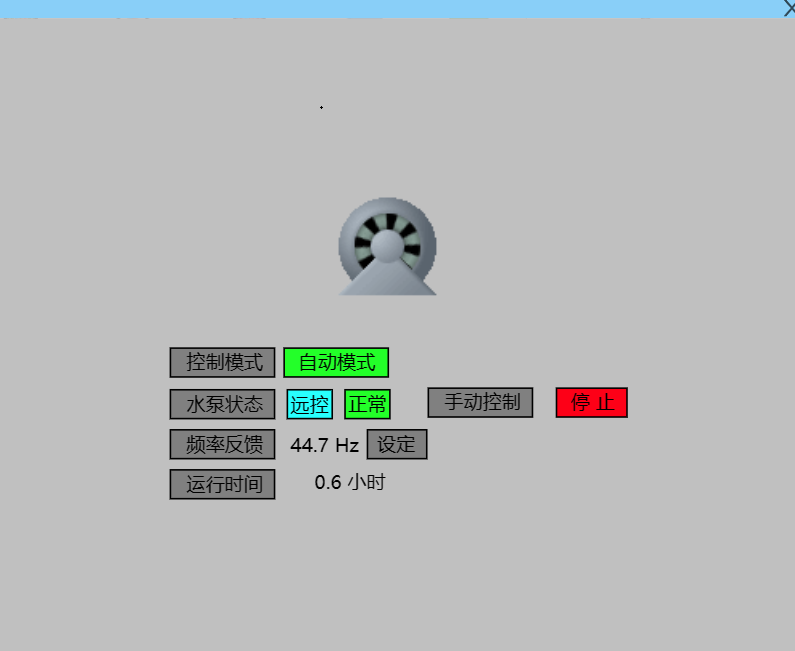

该界面下分别详细展示了水泵的所有状态，包括运行时间。该泵为变频泵，因此想要改变泵运行频率，可点击 按钮，输入需要更改的频率值。水泵开启后频率下限为30Hz,即无法降低到30Hz以下。点击 切换为 可在不改变外部自动模式的情况下强行手动开关水泵。
注意：如想手动控制该水泵，需保证控制模式处于强制模式下！！

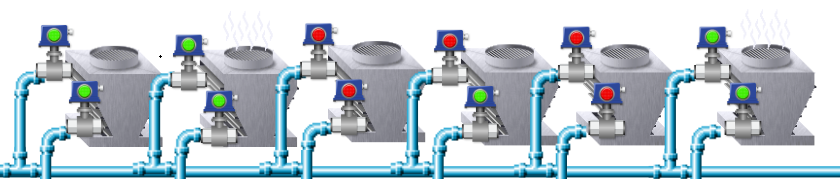

冷却塔系统和水泵系统一样，单击风机图标出现冷却塔详情界面：
同样，如果在外部自动模式的情况下想单独控制冷却塔，需先点击 将模式切换为 ，再点击 。另外，需要在主界面中将相应的水阀手动打开。

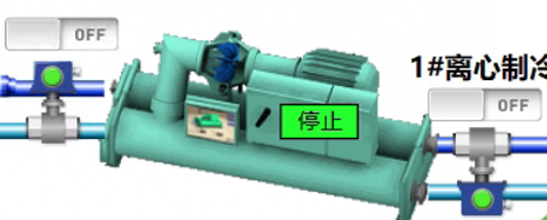

制冷主机：该系统总共有3台离心式主机，点击主机图标进入主机详情界面。

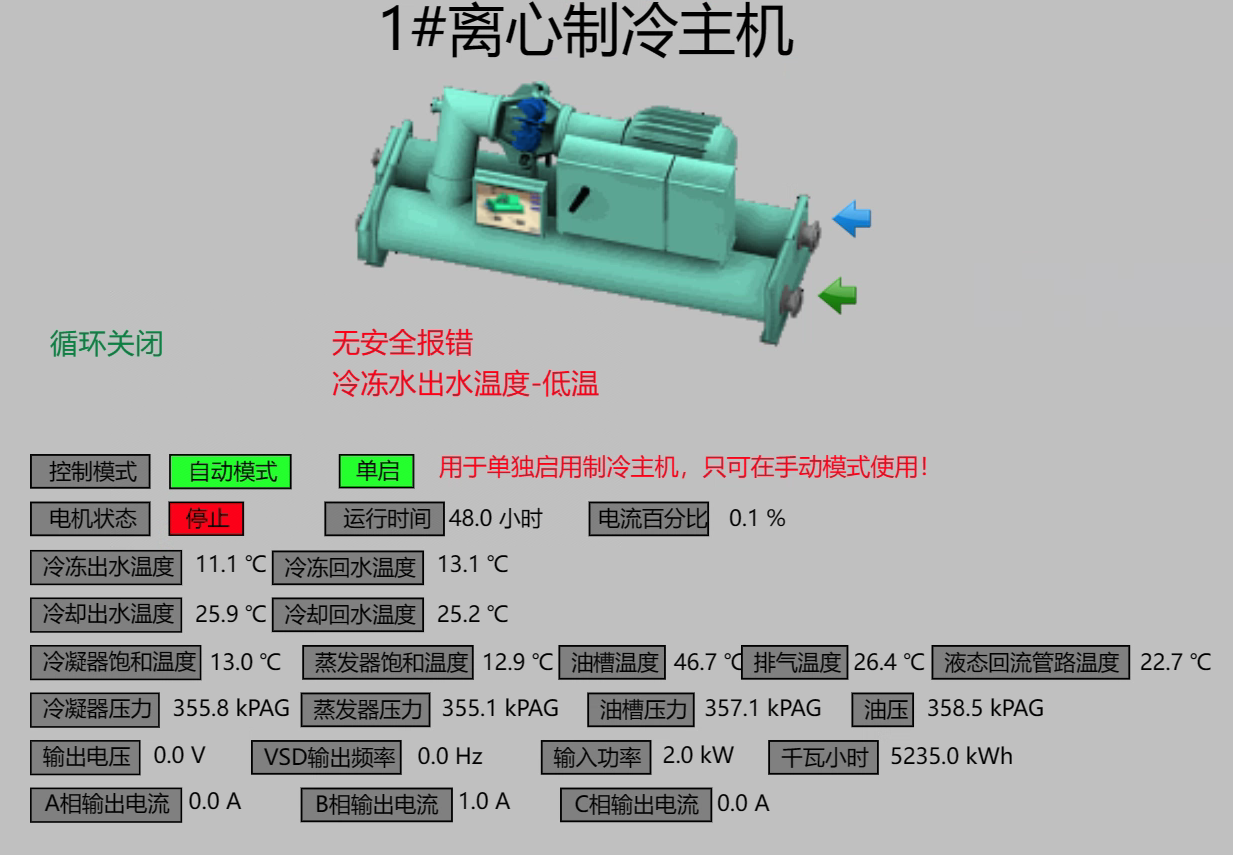

该界面可以看到所有主机参数
并支持在手动模式下通过  按钮单独启动主机。（不推荐该模式水阀、水泵、冷却塔均需手动自行控制）
时间表设置：

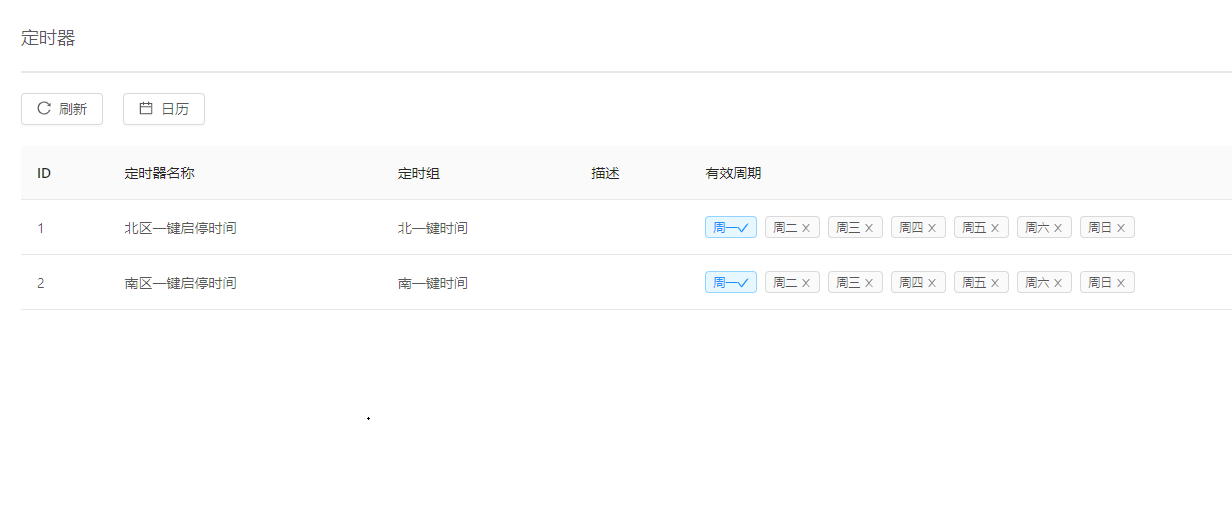

点击主界面右上角定时器，进入时间表设置模式。
设置分为南区和北区的一键启停时间控制。在有效周期里点击日期（如周一），进入设置模式

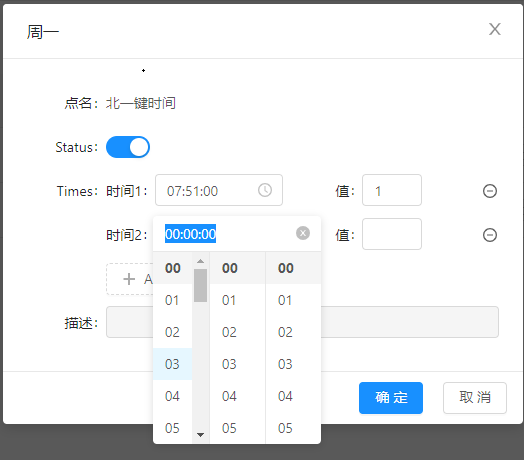

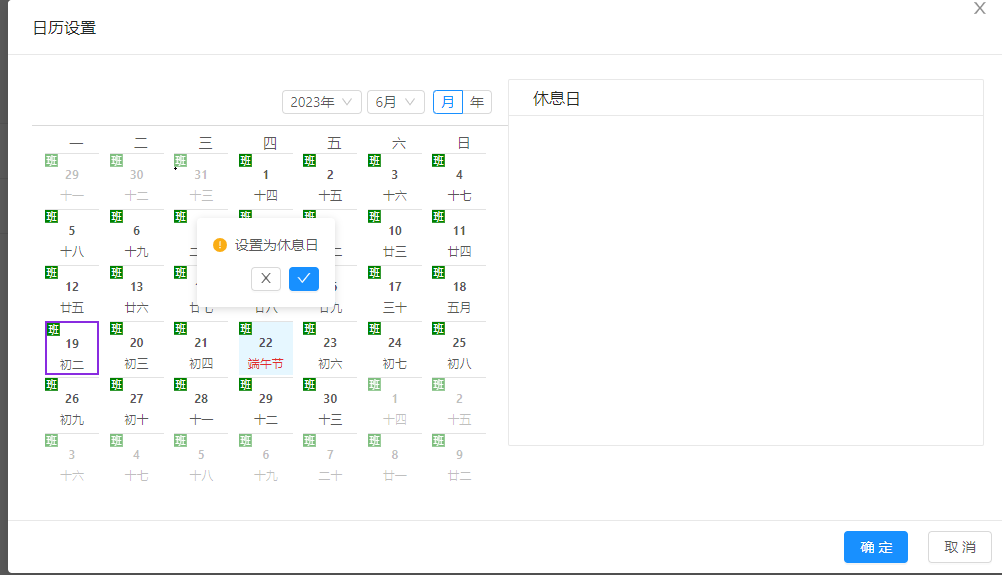

点击Add,增加控制时间节点。左侧为时间，右侧为该时间的命令。当值为1时，是开启模式的时间；当值为0是，是关闭模式的时间。添加完成后，点击 保证该时间已激活。点击确定。日期设置成功后会在  打勾。另外，节假日的设置可点击左侧日历，将指定日期设置为节假日休息。
该日期下，不执行周命令。
|
