一、 项目概述
使用HMI1004-HDMI网关在广告机或者显示器上显示自己设计的广告画面并且附带温度、湿度PM2.5、二氧化碳浓度、TVOC等传感器的值显示。
二、 需求分析
2.1 问题描述
在广告机、显示器上显示广告画面并且附带传感器的实时数据显示。

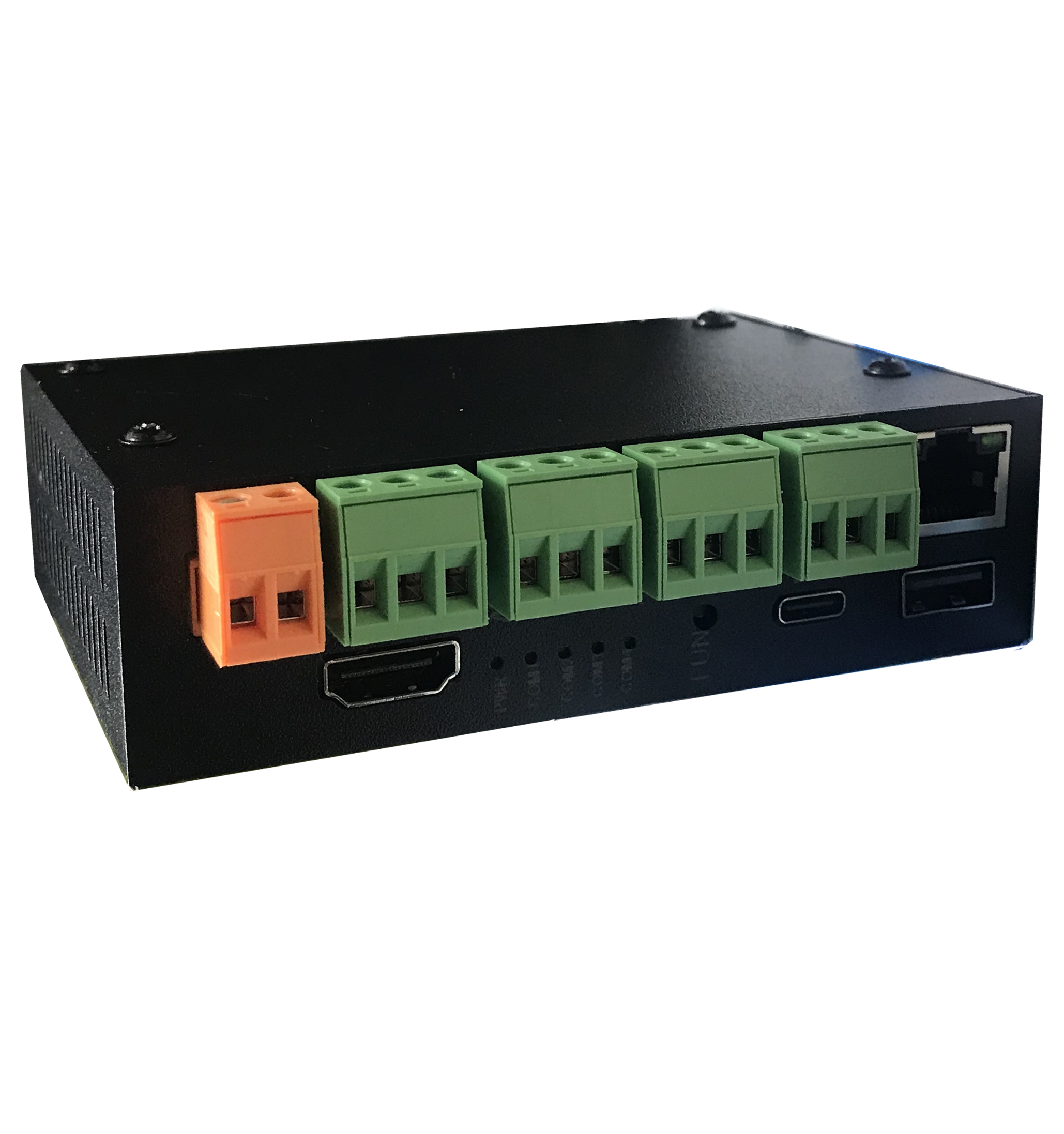

2.2网关介绍
WEB组态网关HMI1004-HDMI配合组态编辑软件X2View可实现现场数据采集，并直接转为组态画面进行数据画面的实时监控。用户可以使用支持HDMI口的显示器（或广告机）直接显示，也可以使用电脑、手机、PAD或自带浏览器功能的设备登录组态画面进行监控，给用户带来良好的操作体验。同时可以转发为BACnet IP/MSTP服务器或Modbus TCP/RTU服务器，并且开放数据接口被第三方的系统集成。
三、 方案设计
3.1方案介绍
在本次广告机宣传项目中迅饶HMI1004-HDMI网关配合广告机显示器，通过ModbusRTU协议采集传感器里面温度、湿度、PM2.5、二氧化碳浓度、TVOC浓度等数据，并通过X2View组态配置软件进行画面的编辑，上传至HDMI网关，实现数据通讯。
3.2应用原理图
工作原理：现场的传感器设备连接HMI1004-HDMI硬件网关，硬件网关可以通过HDMI口连接现场的广告机或者显示器来显示组态的画面，通过网络配置连接现场的WiFi或者是现场的以太网，然后使用电脑或者是手机的浏览器通过访问网关的IP地址访问组态的画面。
3.3 方案详细说明

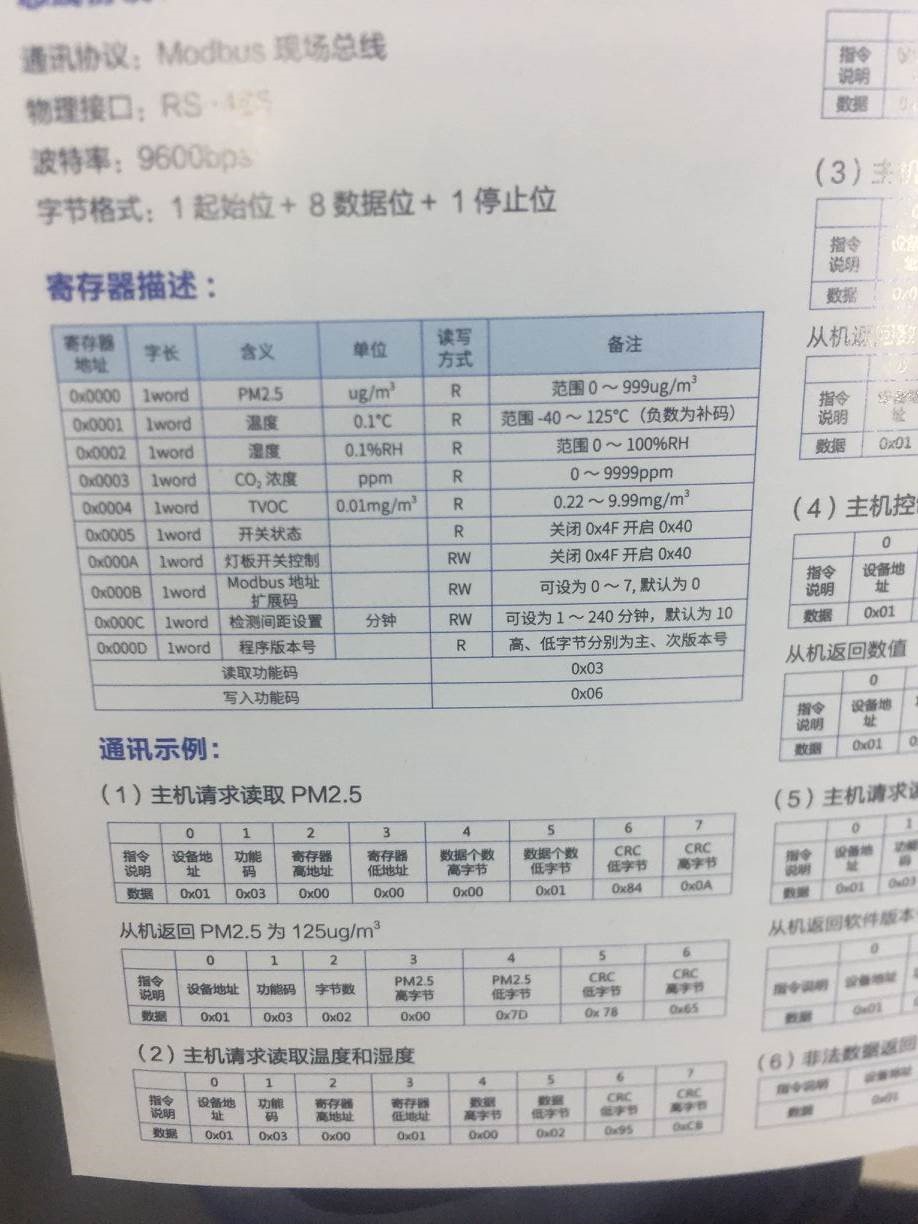

1．确定传感器的通讯文档
通讯文档

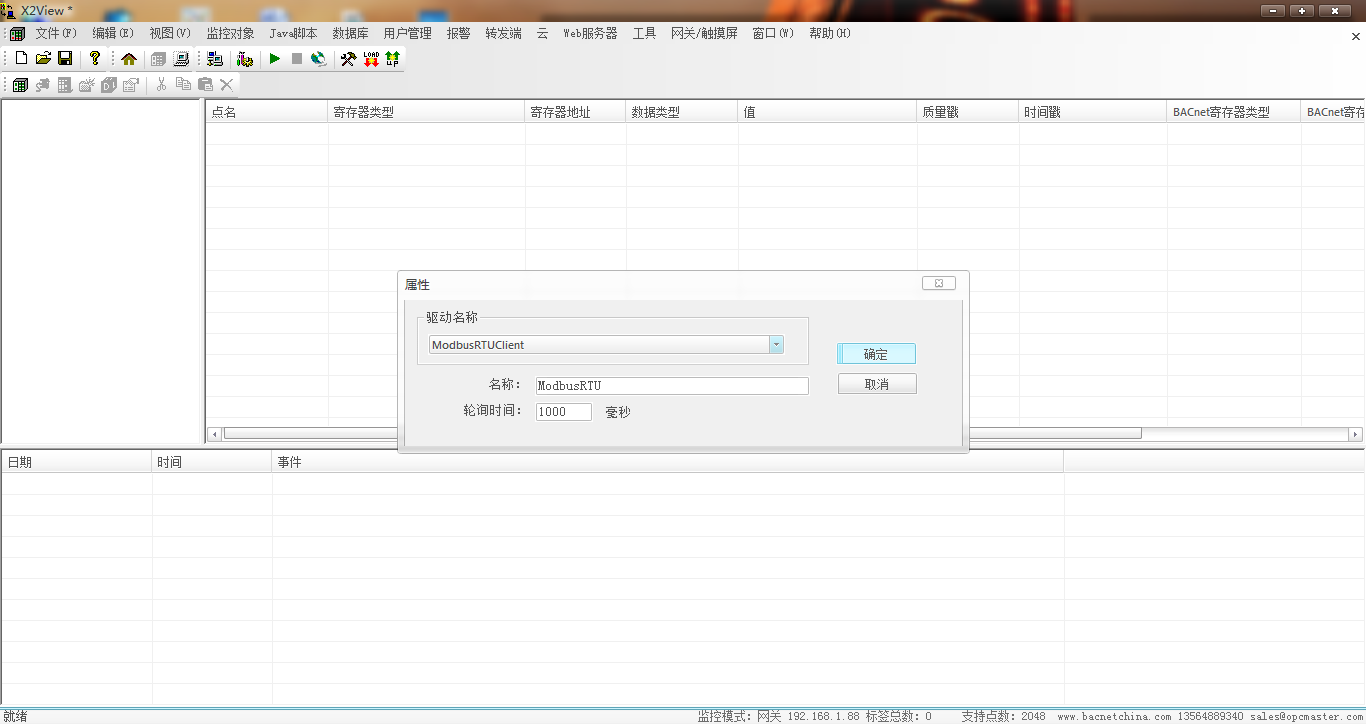

2. 通过通讯文档配置驱动：
3. 通讯参数

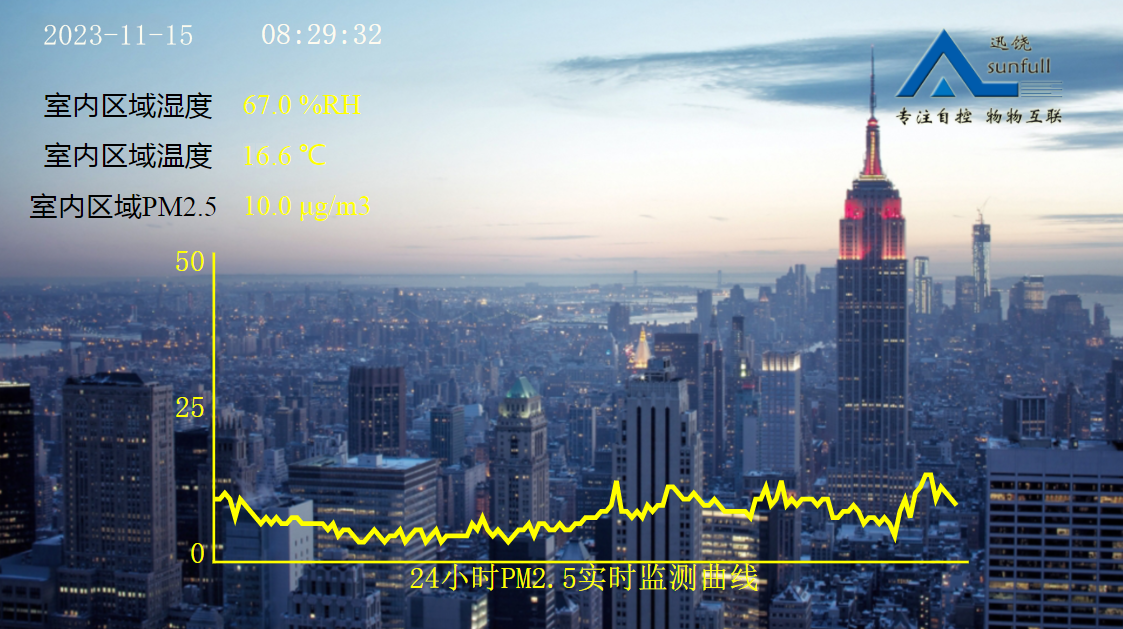

4.显示器画面显示
5.广告机画面显示

四、 总结
1. 采集传感器数据时要根据文档中的提示进行相应的线性处理。
2. 显示器的时间是读取了网关的内部时间，所以首次上传后时间不准确时要进行校时处理。
3. HDMI输出的分辨率可以根据不同分辨率的设备进行设置。
4. HDMI网关的WiFi网络和以太网网络要处于两个不同的网段。
5. PM2.5的实时曲线是一秒钟一取的，若要不同的时间取点方式要重新做相关的修改。
|
