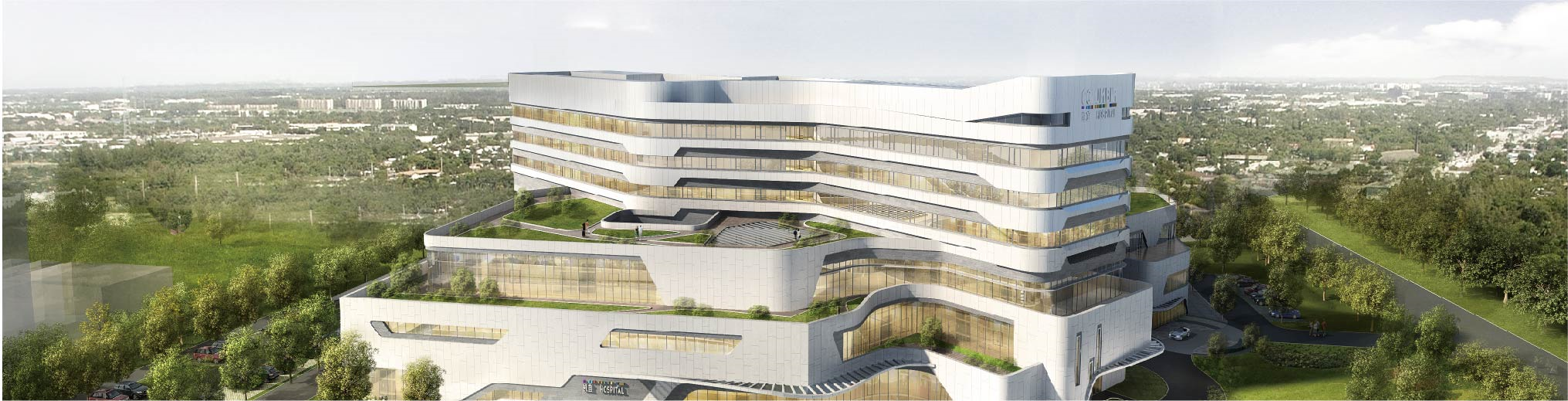

无锡凯宜医院位于无锡市新吴区长江北路和香山路交界处， 为哥伦比亚太平洋管理有限公司(Columbia Pacific Management, Inc.， CPM)在亚洲投资的第31家医院。 医院目前拥有200张床位，9个手术室，配备了先进的MRI、CT、4D超声等诊断成像设备，总投资约为1.2亿美元。 该院将建设神经中心、创伤中心、妇幼中心，提供骨科、泌尿外科、普外科、内科、内窥镜、血液透析、健康筛查等专科服务。 哥伦比亚中国以“人员、质量、创新和诚信”为理论基础，致力于提供“以患者为中心”的高质量服务，同时，将遵守JCI标准，以支持医疗需求和社区的成长和发展。
一、设计原则
数据集成监控系统集自动化控制技术、计算机网络技术于一体，可同时集中或独立控制多台末端设备的开启、温度控制、阀体的开启等。在上位机的彩色动感操作界面上可以监控到每台末端的运行状态、手/自动启停、运行时间累计等，并对这些状态加以控制，达到节能的效果。
数据集成监控系统改变了只有采用DDC控制系统才能达到末端集中监控、联机到电脑的局面，节约了大量的施工成本及后期运营成本，符合现时代节能的需求。
二、系统配置方案
本系统需配备本地能源管理平台 1 套。还需配备WEB组态网关HMI2004-A9。网关又具有很强的互连功能，用于延伸RS485工业总线，开辟支线，变换网络的拓扑结构。考虑到施工及布线方面的限制，所以本系统推荐选用 X 台网关。

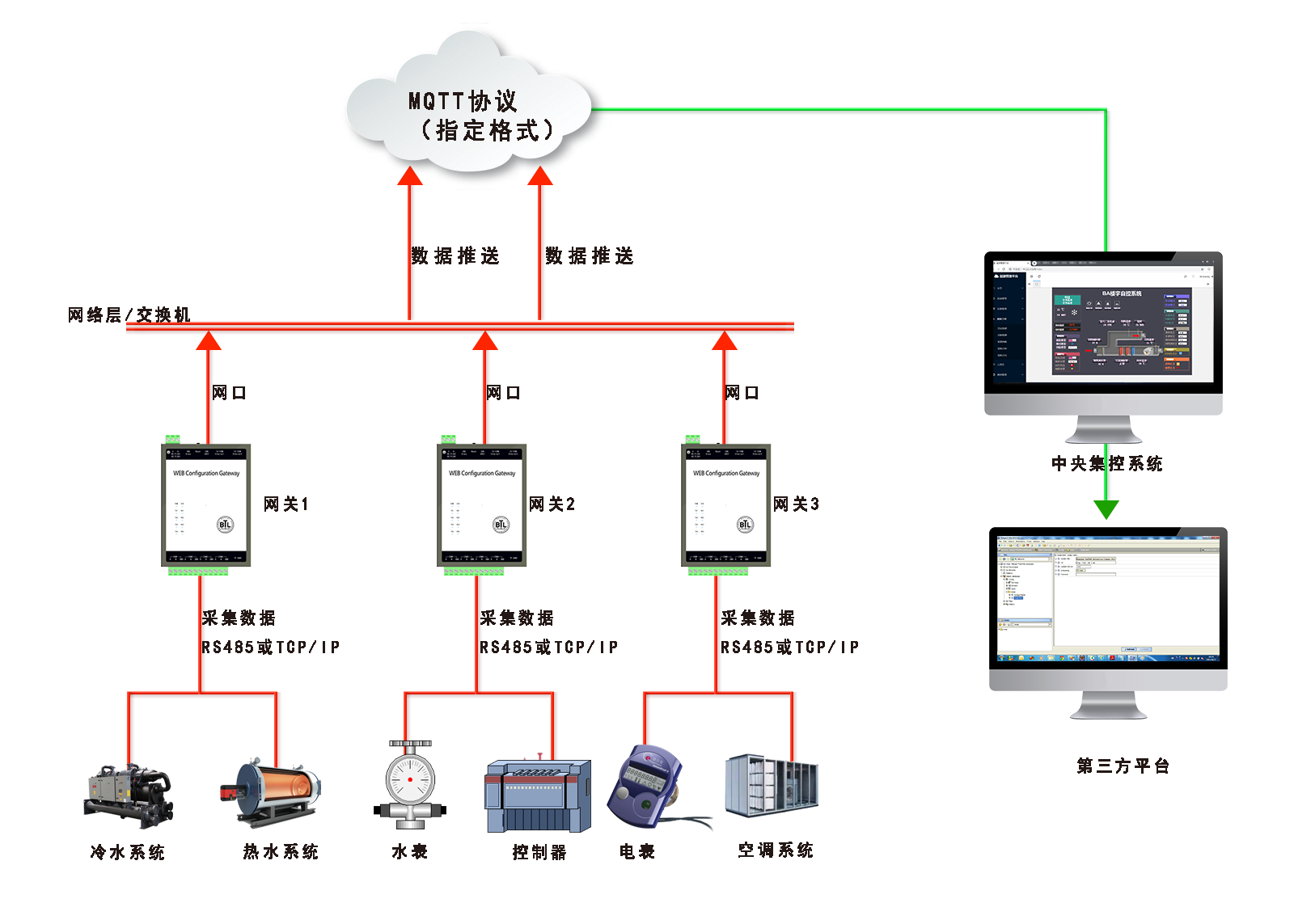

三、系统结构图
四、系统说明
水表、电表、空调设备：业主提供，标准Modbus协议接口。
网关：连接空调设备、控制器，实现双向数据传输。
局域网网络：网关局域网状态可实现数据推送，实现数据传输。
监控服务器：可以远程操作设备的开启或关闭，监控设备数据变化，并读取户用能量表和楼栋总表的数据，从而实现远程监控和计费，达到舒适、节能和物业智能化管理的目的。
五、系统功能
实时监控：通过单元式智能控制器通讯接口，实时监控空调的运行状态参数，并可远程设置与开关空调。
远程控制：可以通过工作站对设备进行远程控制，实现设备管理的自动化、合理化。
历史存储：各类参数可作为历史记录存储在数据库中，以供后期查询、分析、统计。存储的时间及参数可根据用户需要设置。
现场仿真：以现场配置图为背景，实时显示各监控点的数值与状态，监控点位置及对应设备，可根据现场实际要求自定义。
走势曲线：根据历史存储记录，可以自动生成各监控参数的历史运行曲线，并可打印或另存为其他格式文件。
实时警报：当监控点设备发生故障时，网关通过短信或者微信的方式发送报警，并在屏幕上闪烁红色警报标志；通过设备状态表显示颜色，方便通知工作人员故障设备地址以及运行参数。
节能运行：系统根据用户设置开关设备要求，自动切入节能运行状态。
启停操作：系统可以根据设置提供准确的实时启/停次序，亦可以根据用户需要全部启动或停止所有设备。
区域管理：系统根据用户需要可设置监控点区域，分区管理，提高系统效率。
室内控制：用户可以在房间内直接操作温控器，如开关机、温度设定、风机风速等。
实时查询：随时查询各用户任何一段时间内的所有资料。
报表输出：自动生成专业的报表格式，并附带报表格式设计软件，可根据用户需求自定义表格，并且可以导出成多种文件格式。
保密功能：管理系统软件按不同的优先级别设有密码，可以防止无关人员乱操作，以免破坏系统及资料。
网络功能：标准的B/S架构，可以实现本地多客户端远程访问。
OPC接口：标准的OPC数据接口（配合我司免费软件），可以和第三方管理软件进行数据交互。
六、系统优点
◆ 先进的设计，减少故障影响，从而提高可靠性。
◆ 开放式系统设计，能根据用户需求选择模块功能，控制参数及现场图景。
◆ 主要的智能单元控制器都能完全独立操作，减少因网络故障而影响运作。
◆ 完善了手动/自动开关控制，包括所有控制器，因此降低了因系统故障而引起的用户使用不便。
◆ 可提供特大的不会消失的数据库容量，程序方面可采用单一式数据处理，减少出错机会且运行简便。
◆ 可连接高速以太网，扩大网络监测范围。
◆ 能提供完善的售后服务。
七、产品介绍
7.1 能源管理平台
迅饶能源管理平台可以实现对水、电、燃气、冷源、热源等数据进行采集计量、计费、保存和归类，并有高峰与低谷用电记录，从而为能源管理提供了必要条件。同时对电能按照明插座用电、动力用电、空调用电、特殊用电进行分项计量，为企、事业单位电能节能审计提供依据。经过分析计算，能源数据可以各种形式（表格、饼图、柱状图、折线图等）加以直观的展示。
软件优点：
1. 通过对设备数据实行集中监测，使能源管理与能源使用过程有机结合起来，提升能源管理的整体水平;
2. 凭借强大的能效分析功能和高度可视化直观界面，让能源管理专家能够快速 分析能耗特征，找出高耗能原因并制定节能方案;
3. 可实现用户的能耗数据的统一汇总和管理;
4. 峰、谷、平耗能分析;
5. 年、月、周、日报表;
6. 具备导入导出，筛选和存储功能;
7. 具备柔性的操作后台，支持后期维护和扩展;

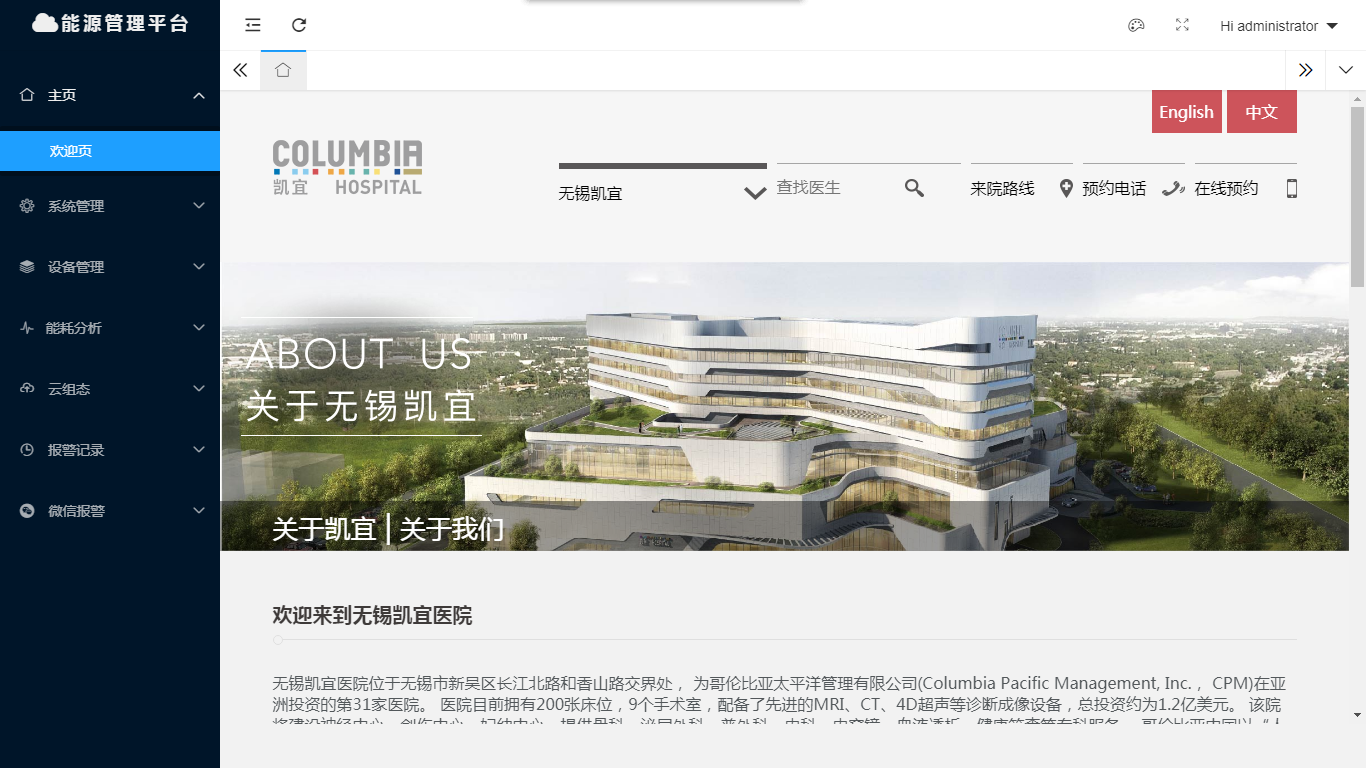

7.2 平台界面
7.3 HMI2004-A9网关
WEB组态网关HMI2004-A9配合组态编辑软件X2View可实现现场数据采集，并直接转为组态画面进行数据实时监控。用户无需购买组态软件，只需用电脑、手机、iPad或自带浏览器功能的设备即可登录组态画面进行监控，实现远程监控设备启停、运行等操作，给用户带来良好的操作体验。同时具有微信报警、钉钉报警、邮件报警、MQTT服务、工程上传云端等功能；还可以转发为BACnet 服务器、Modbus服务器，OPC UA服务器，开放数据接口被第三方的系统集成。
八.方案简介
方案原理图
说明：XX项目中，设备分散于各楼层，首先要是用网关将各楼层数据推送到服务器，然后在中控室获取服务器数据并上传组态组态画面，最终是用能源管理软件存储数据到数据系统并进行中央数据监控；
8.1末端设备数据对接

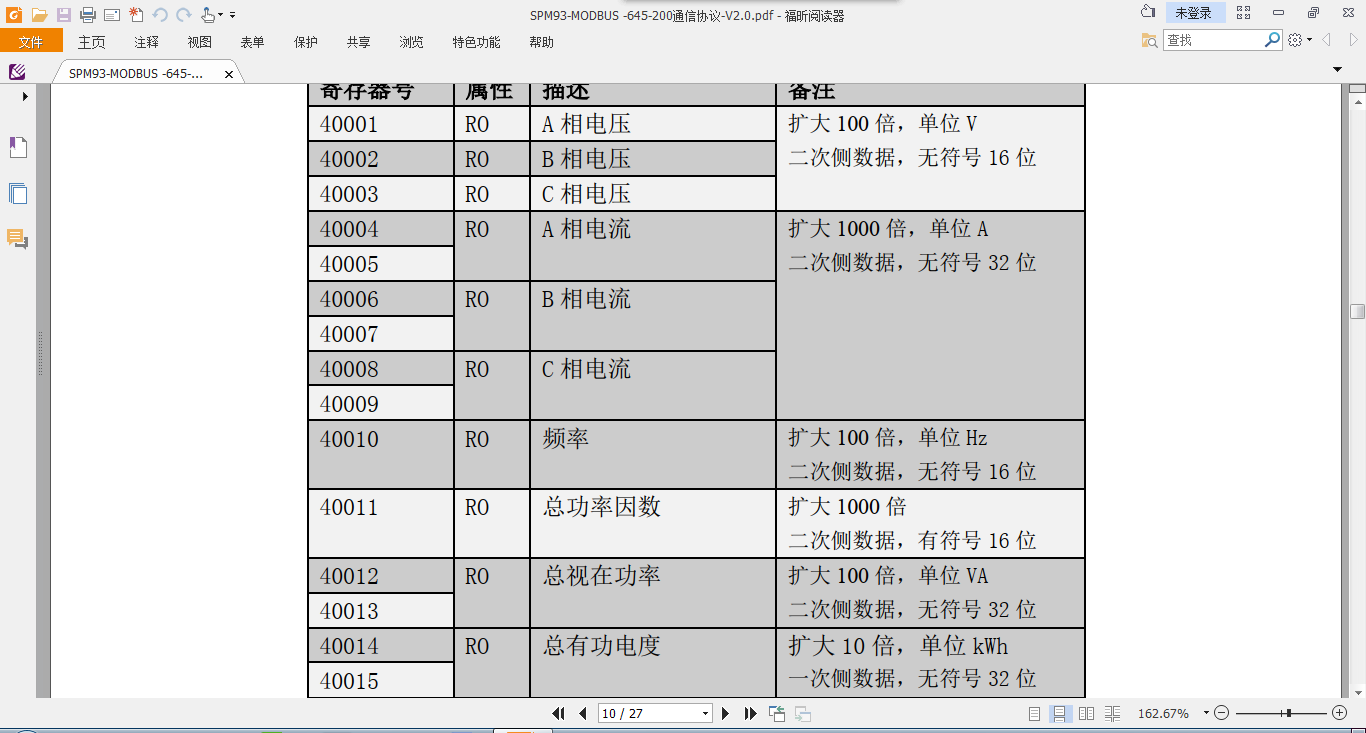

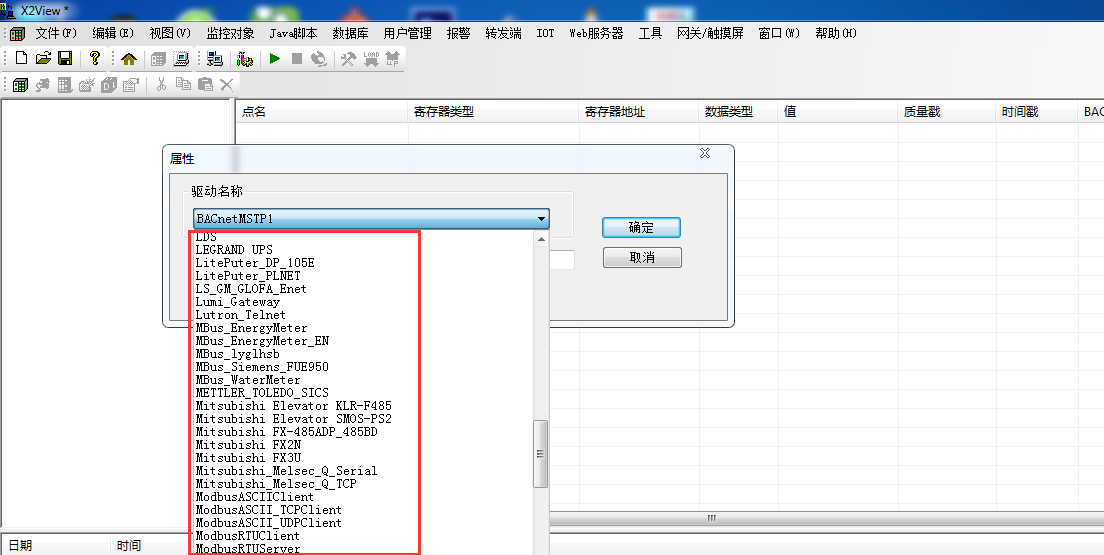

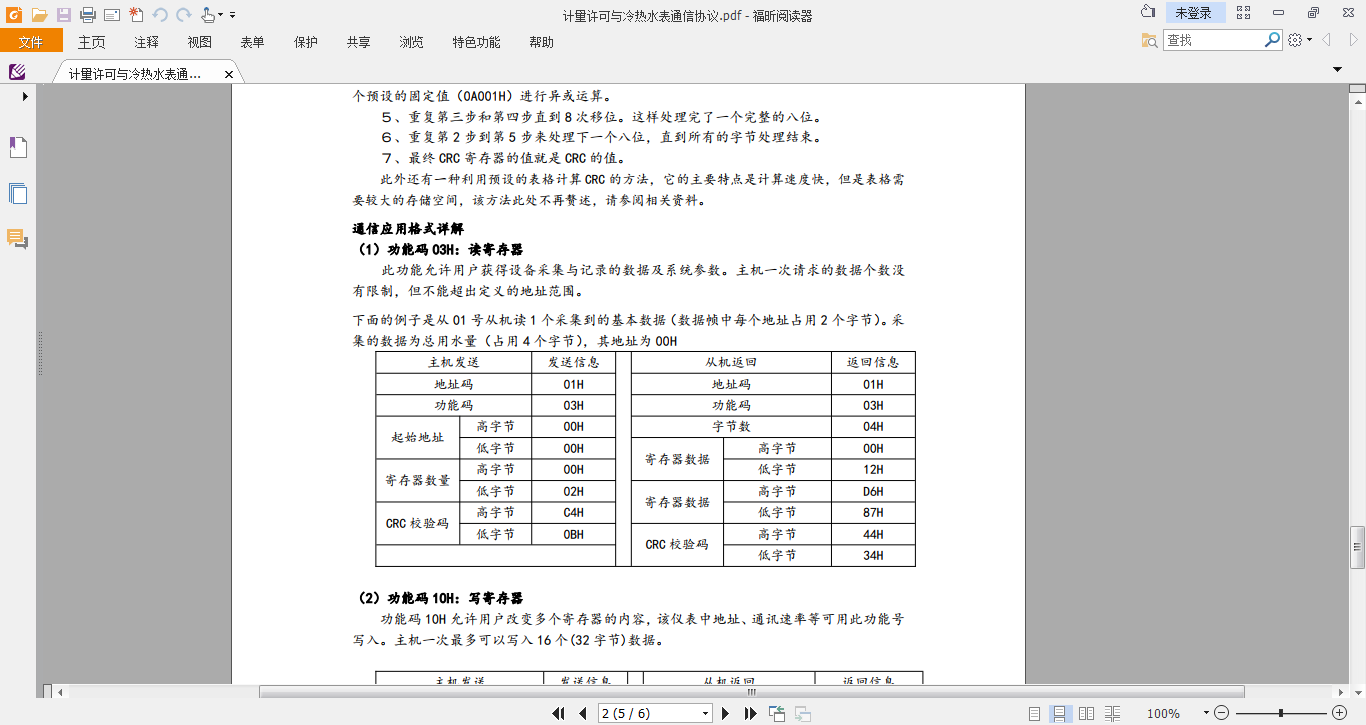

网关配置软件中选择设备对应的协议接口，如BACnetIP、ModbusRTU、ModbusTCP；然后配置设备通讯参数，如IP地址或波特率、停止位，最后项目现场设备通讯，通讯稳定后，设置MQTT客户端推送数据；
注意：后期如果有其他设备要接入，可以修改在原工程上修改配置；

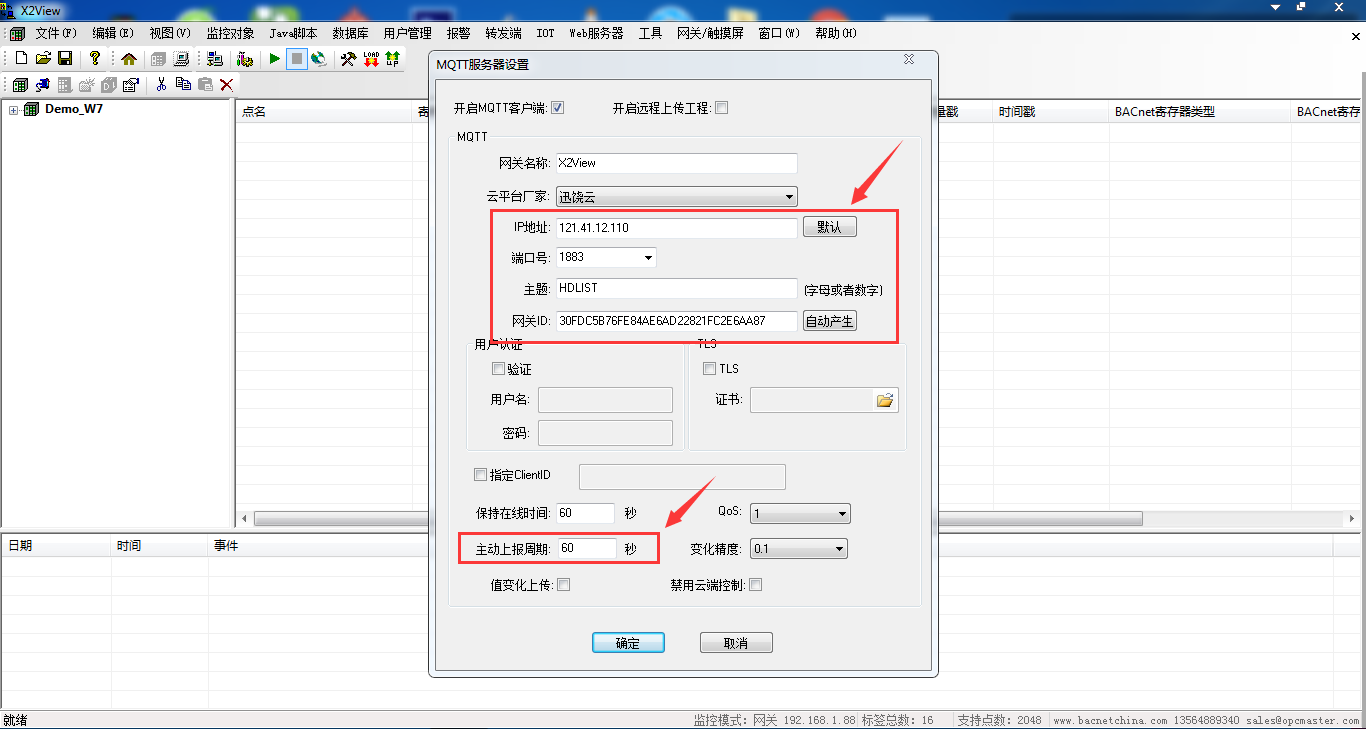

说明：“网关名称”可根据情况自定义，“主题”是软件需要连接网关IOT中主题； “网关ID”是IOT中产生的ID:

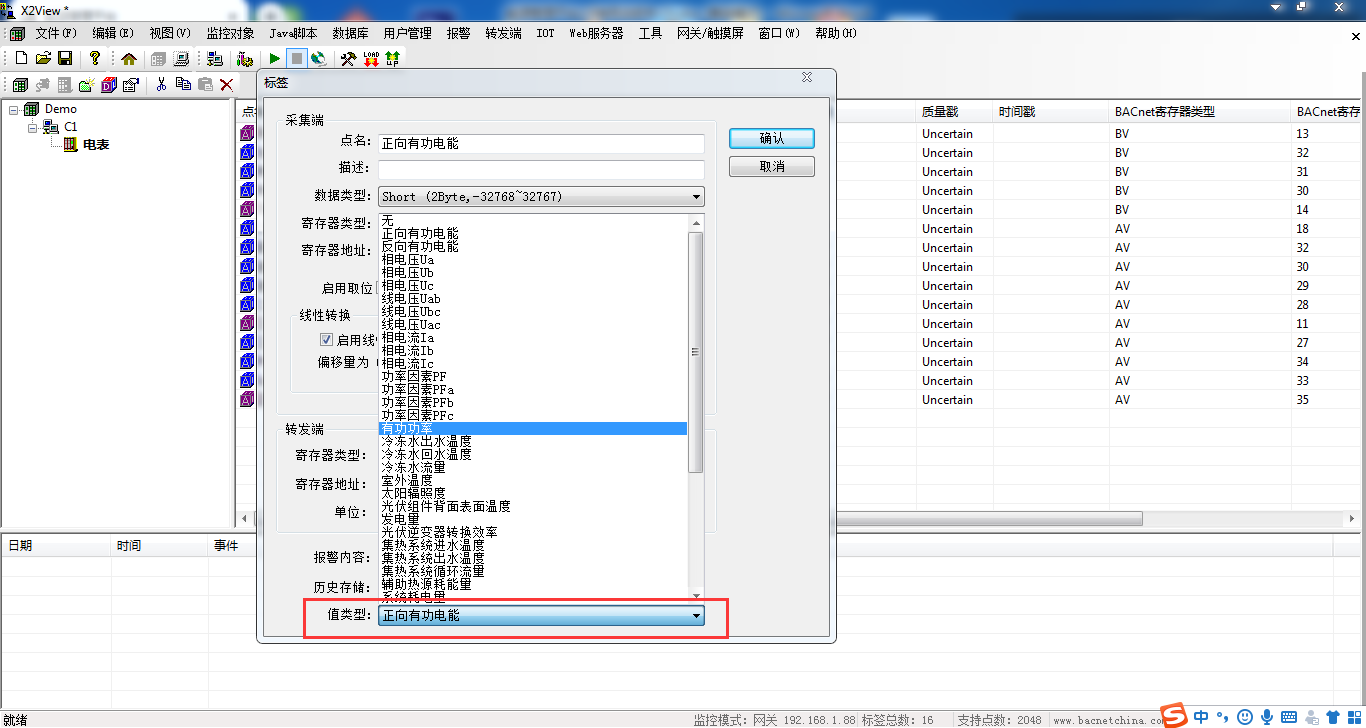

网关值类型不能为空；
8.2中控室读取各个楼层数据
说明：中控室网关使用和其他几个地区相同的主题和ID；从云端将数据订阅到，最后编辑页面，实现数据实时监控（界面可自定义，根据项目情况做配置）。
8.3迅饶网关数据架构
○ 迅饶HMI2004-A9组态网关（数据采集器）：
HMI2004-A9是一款功能强大的协议转换网关，支持多种协议转换，相当于现场数据采集器，通过本设备能够实现与锅炉、空调、电梯、消防、智能照明系统、电表、水表、PLC等等通讯，并采集其数据，通过MQTT协议格式，把采集到的数据实时传输到服务器。
○ MQTT物联网协议
MQTT（Message Queuing Telemetry Transport，消息队列遥测传输）是IBM开发的一个即时通讯协议，有可能成为物联网的重要组成部分。该协议支持所有平台，几乎可以把所有联网物品和外部连接起来，被用来当做传感器和制动器（比如通过Twitter让房屋联网）的通信协议。
○ 云平台数据采集软件
负责接收HMI组态网关通过MQTT协议上传的数据。

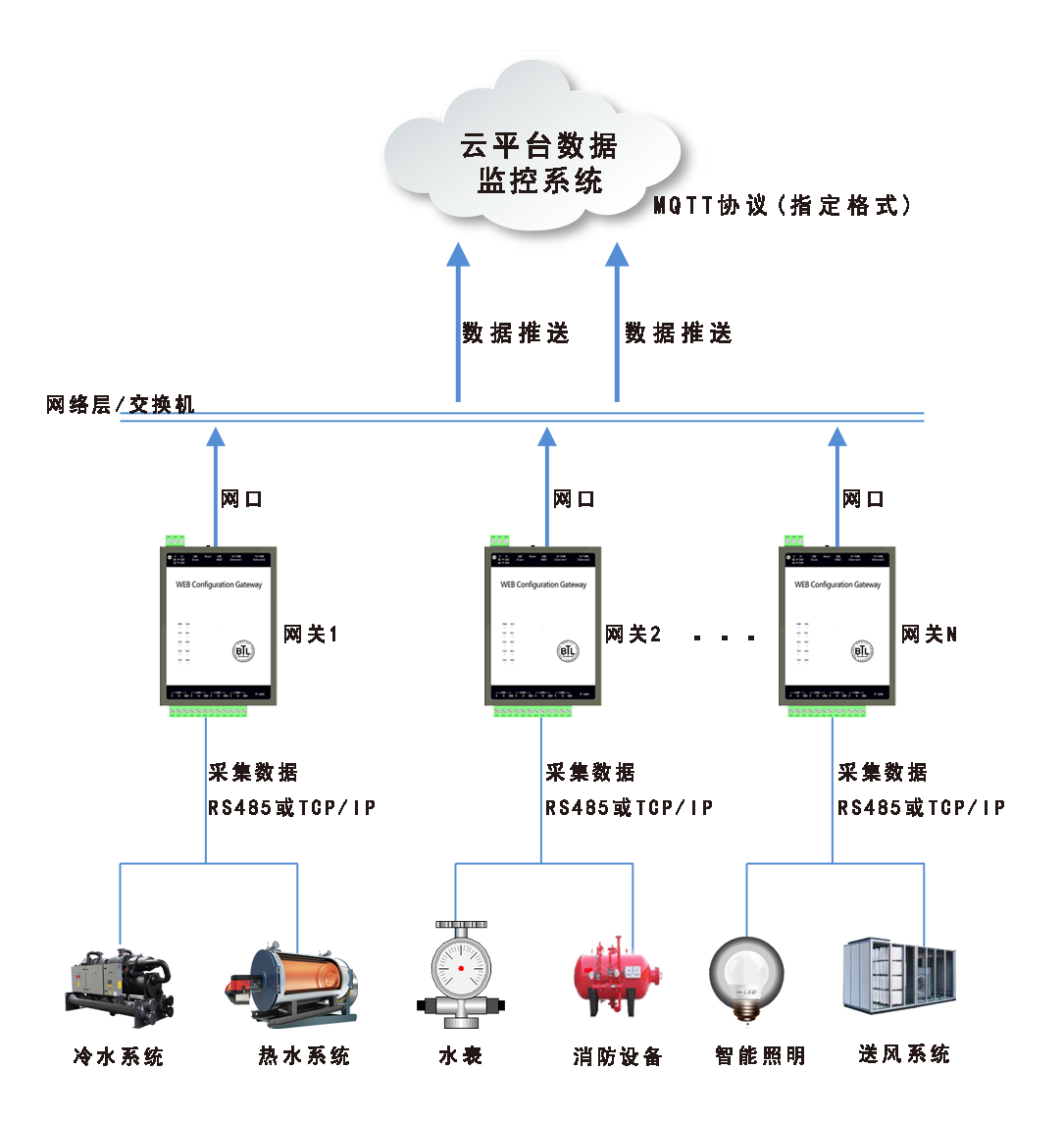

数据架构原理图
8.4中控系统数据存储
迅饶能源管理平台可以实现对水、电、燃气、冷/热源等设备数据进行采集计量、计费、保存和归类，并有高峰与低谷用电记录，从而为能源管理提供了必要条件。同时对电能按照明插座用电、动力用电、空调用电、特殊用电进行分项计量，为企、事业单位电能节能审计提供依据。经过分析计算，能源数据可以各种形式（表格、饼图、柱状图等）加以直观的展示。
能耗分析平台

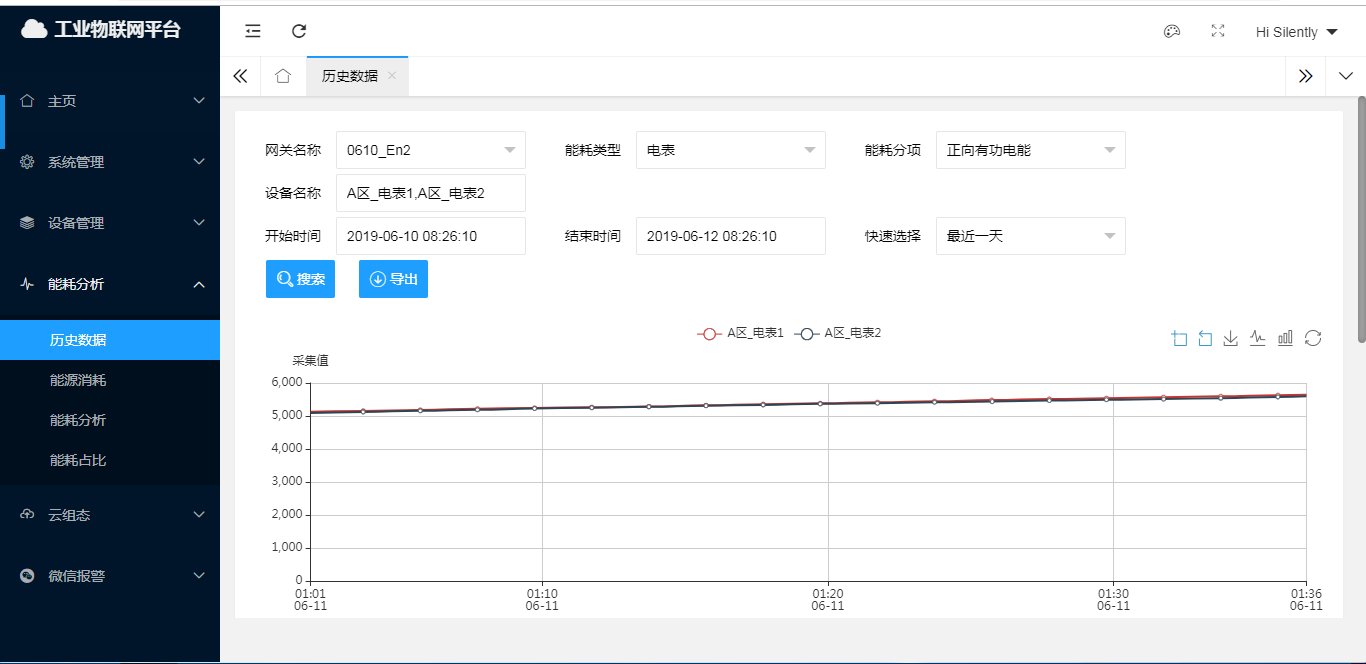

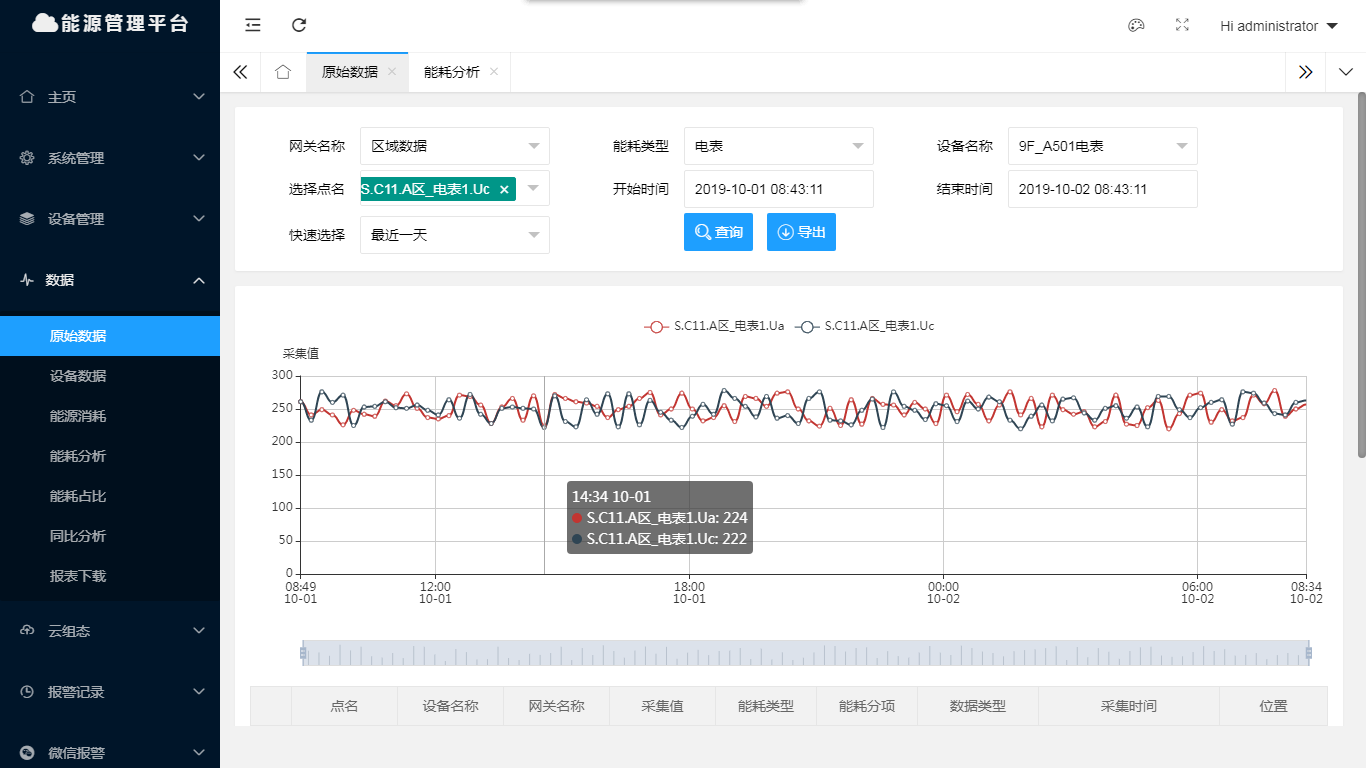

历史数据

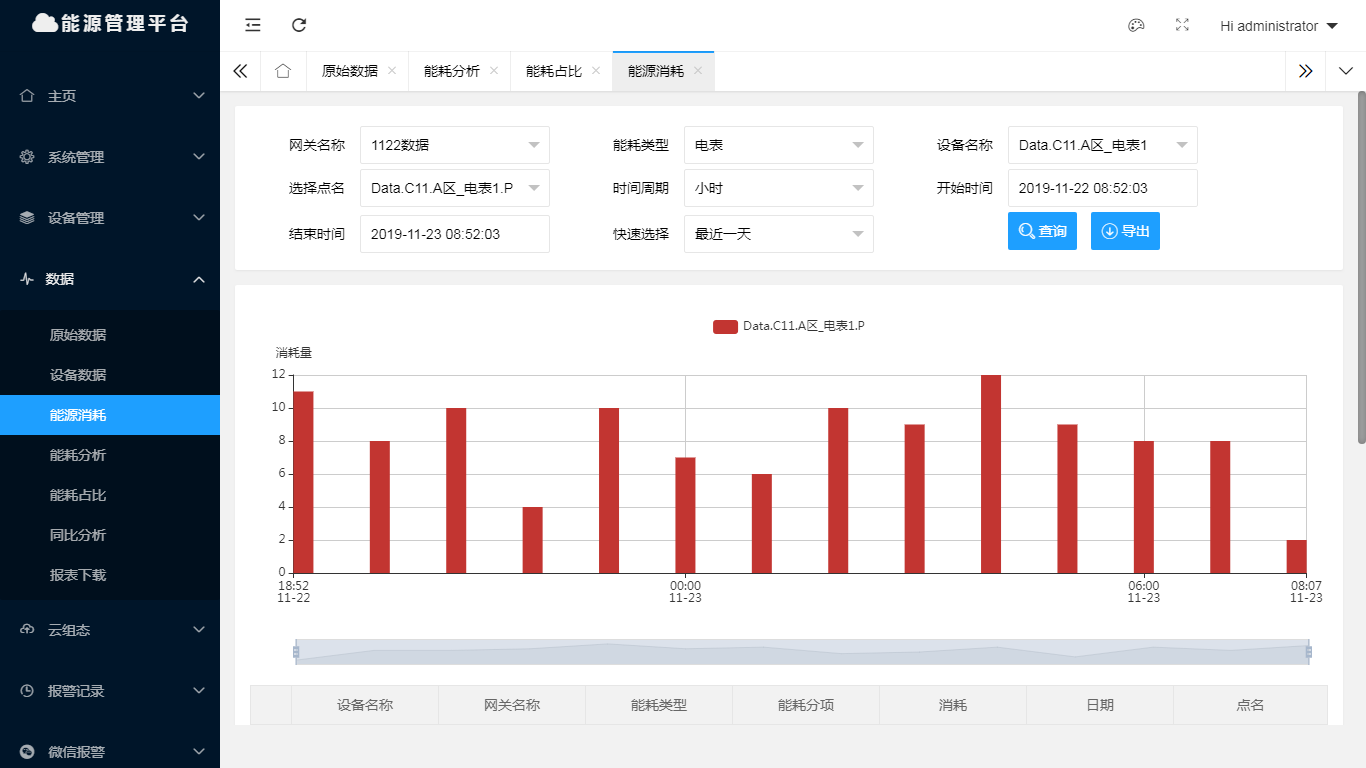

能源消耗

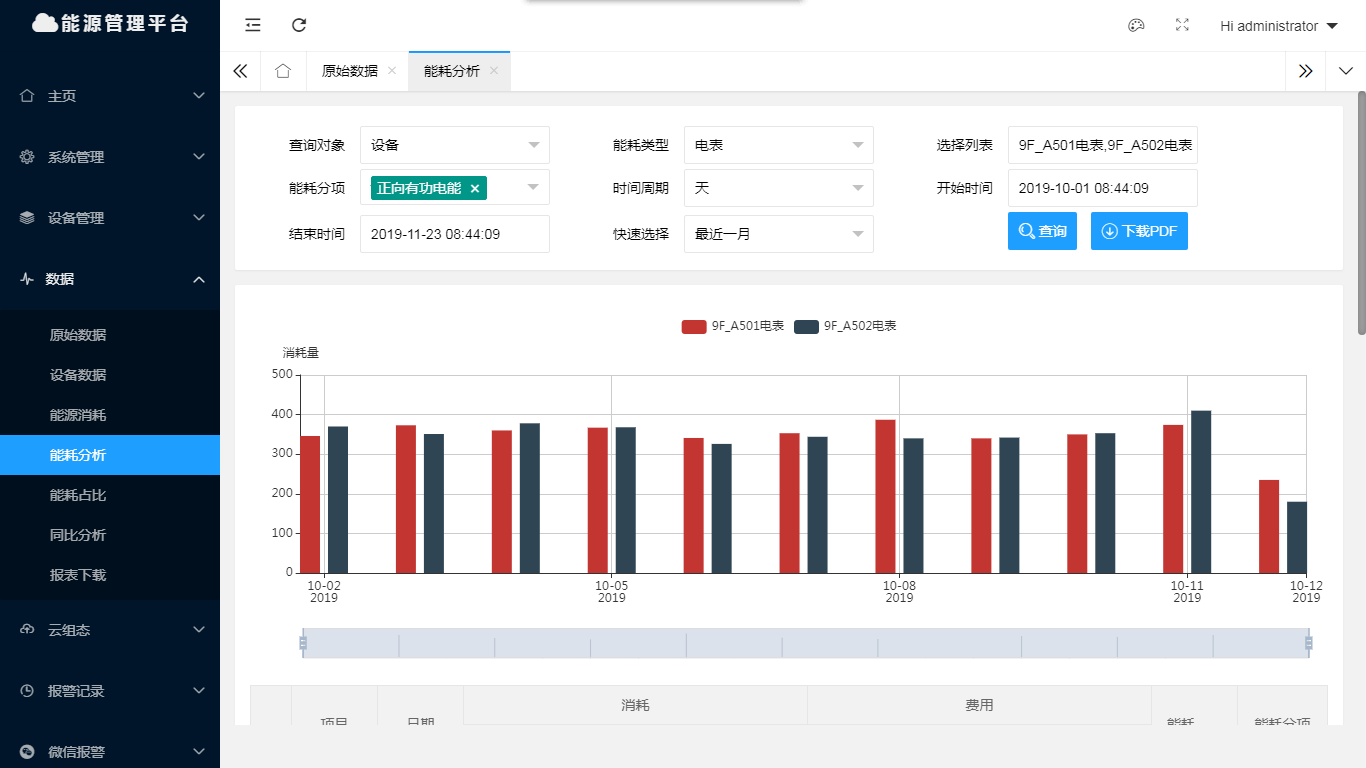

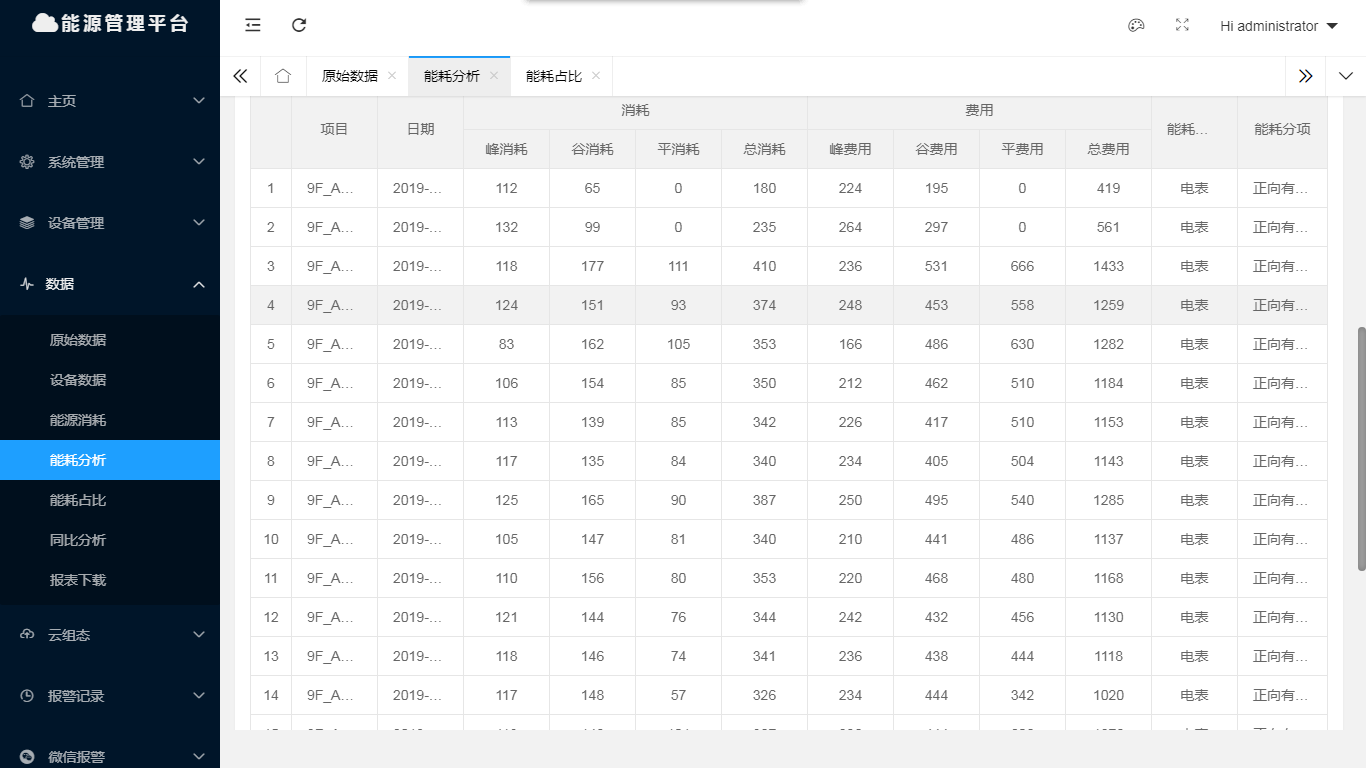

数据分析
计费报表

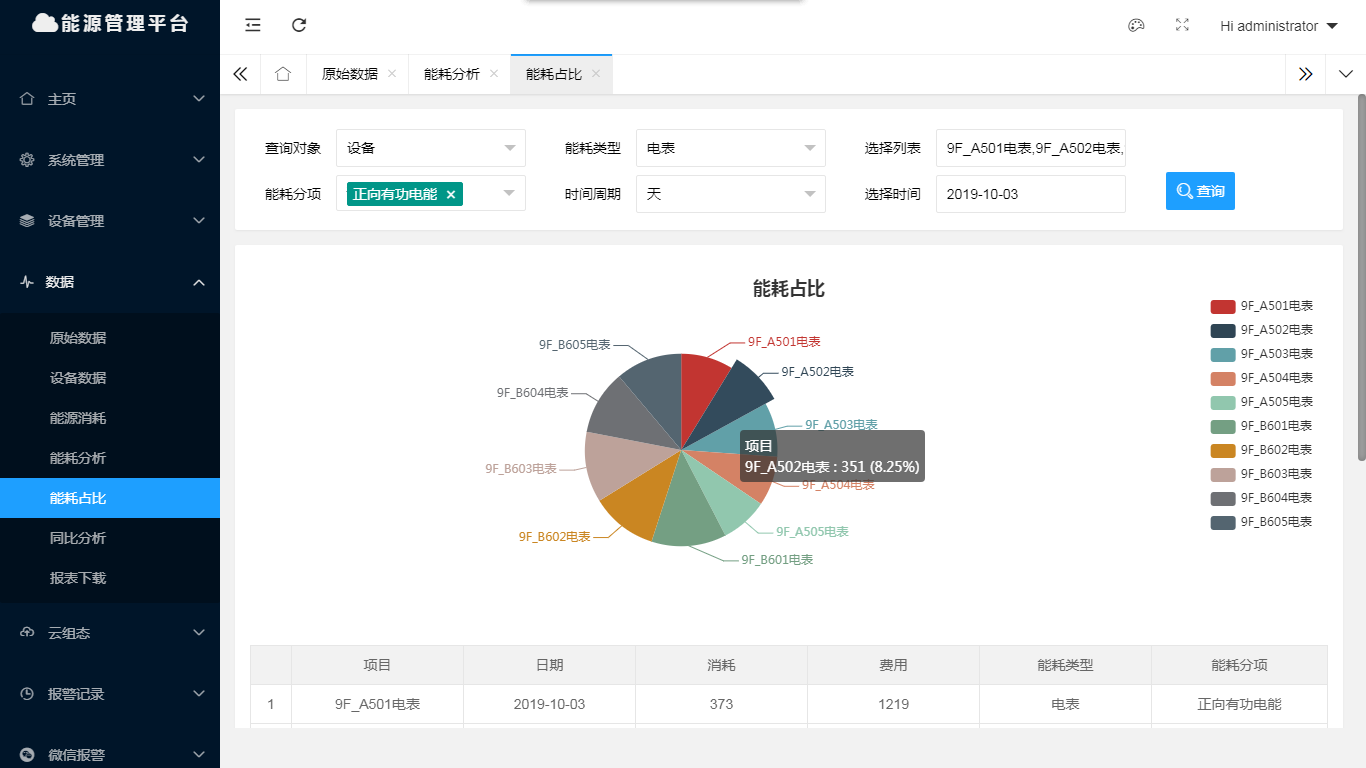

数据占比
|
