DDC2001-8642

       功能描述

       上海迅饶DDC控制器等同于WEB组态网关(HMI1001-ARM)和IO模块的结合体,也是使用WEB组态软件X2View进行配置。由于支持MQTT协议,方便数据上云,也是一个物联网型的控制器。
       上海迅饶DDC支持图形化、JS和PLC混合编程,方便用户实现不同应用场合的逻辑功能。同时本身内置WEB服务器,支持HTML5的组态页面,从而用户无需购买组态软件,只需用电脑、手机、iPad或自带浏览器功能的产品即可登录组态画面进行监控。另外还具有微信报警、钉钉报警、邮件报警等功能;还可以转发为BACnet服务器、Modbus服务器、OPC UA服务器、IEC61850服务器,HTTP  WEB服务等被第三方系统集成。


        型号说明

型号

BI/DI

BO/DO

AI

AO

DDC2001-8600

8

6

4

2

 说明

 支持干触点输入

 支持干触点输出,最大220V/8A

 支持0-10V、4-20mA输入及NTC10K(B=3950)输入

 支持0-10V、4-20mA输出



     支持寄存器类型及个数
     支持BACnet IP/MSTP服务器,该服务器支持的寄存器类型及个数如下表。
     注意:寄存器个数是动态支持的,每种寄存器最多可建256个点。

BACnet寄存器类型

BACnet寄存器个数

AI  (只读不写)

256(0~255)

AO(可读可写)

256(0~255)

AV (可读可写)

256(0~255)

BI  (只读不写)

256(0~255)

BO(可读可写)

256(0~255)

BV(可读可写)

256(0~255)

MSI  (只读不写)

256(0~255)

MSO(可读可写)

256(0~255)

MSV(可读可写)

256(0~255)


      支持寄存器类型及个数
      支持Modbus RTU /TCP服务器,该服务器的支持的寄存器类型及个数如下表。
      注意:寄存器个数是动态支持的,每种寄存器最多可建256个点。

                4X和3X寄存器地址 = BACnet的寄存器地址*2 + 1;

                0X和1X寄存器地址 = BACnet的寄存器地址+ 1;

 Modbus寄存器类型

       Modbus寄存器个数

 0X(Coil Status)可读可写

 256(1~256)

 1X(Input Status)只读

256(1~256)

 4X(Holding Register)可读可写

256(1~512)

 3X(Input Register)只读

256(1~512)



软件特点:

-绿色免安装,支持多国语言;
-支持转为BACnet服务器、Modbus服务器、IEC61850服务器、OPC UA服务器、MQTT服务器;
-双网口支持交换机功能,方便现场布线;
-DDC本身也是网关,支持近300多种通讯协议,方便扩展;
-支持JS脚本、PLC编辑,实现逻辑控制;
-支持BBMD跨网段访问;
-支持线性转换,取位,高低字节转换;
-支持内部变量功能,支持查看设备离在线状态;
-支持用户管理;
-配置软件X2View配置工程方便, 256个点10分钟内即可完成;
-支持多种形式的定时、事件触发,为方便扩展应用而提供的自定义函数功能;
-支持数据实时曲线分析;
-支持微信、短信平台、邮件、钉钉方式发送报警信息;

硬件参数:


处理器:1核300MHZ 电源:DC 24V
内存:64M 高性能内存 Flash:128M
系统:LINUX系统 功耗:6W
数字信号:8个DI、6个DO 模拟信号:4个AI、2个AO
重量:* 材质:塑料外壳

安装方式:导轨式

尺寸(L×W×H):185*119*42mm

接口:2个网口,1个RS485 温度:-20~60℃(工作) -40~80℃(储运)
网络:1个高性能100M/10M以太网接口,支持AUTO MDI/MDIX 湿度:20%~90%无凝露(工作) 15%~95%无凝露(储运)

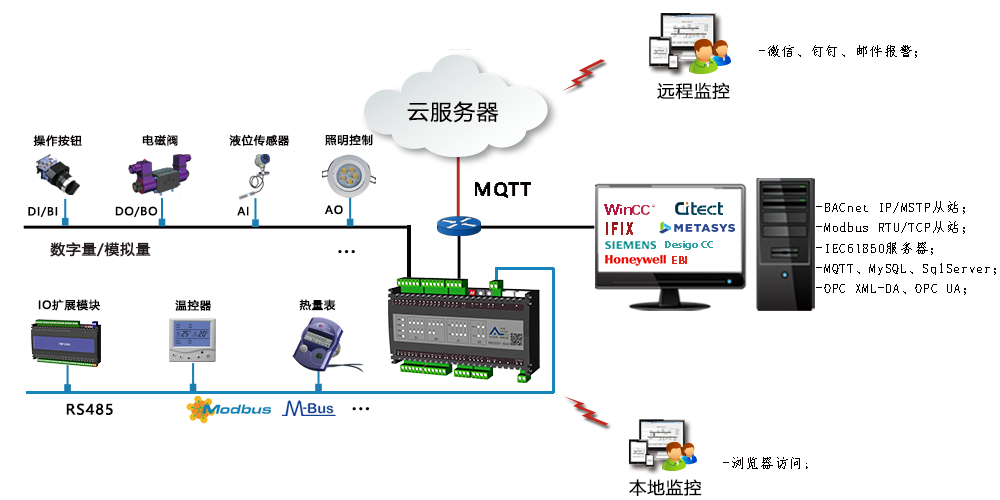

DDC2001-8642现场应用原理图





相关资料

版本

大小

下载

安装说明书

3.0

1.5M

下载

通讯连接说明书

3.0

29.9M

下载

WEB组态软件

1.0

167M

下载



采集端协议列表.pdf

如有非标协议需要开发,请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档,如果可以快递设备到公司最好,开发周期一般为2周。
