HMI2004-EMS

功能描述(简介下载)

       硬件网关HMI2004-EMS配合组态编辑软件X2View可实现现场数据采集,并直接转为组态画面进行数据实时监控。迅饶能源管理网关实现对水、电、燃气、冷/热源等数据进行采集计量、计费、保存和归类,并有峰谷平用电记录。同时对电能按照明插座用电、动力用电、空调用电、特殊用电进行分项计量。经过分析计算,能源数据可以各种形式(表格、饼图、柱状图等)加以直观的展示。
  工作原理

  HMI2004-EMS网关采集到的点位信息,在X2View中通过“驱动配置”、“组态画面”编辑成组态,然后将组态发布在网页端,最终可通过电脑或移动客户端访问组态,实现监控功能。

      运行环境
      软件支持Win 7/Win8/Win10/Win Server 2003/Win Server2008等多种操作系统。

      软件自带WEB支持IE9及以上版本,Opera、苹果的Safari、Google Chrome、火狐浏览器等。
     支持寄存器类型及个数
     网关支持BACnet IP/MSTP服务器,该服务器支持的寄存器类型及个数如下表。
     注意:网关寄存器个数是动态支持的,每种寄存器最多可建2048个点。

BACnet寄存器类型

BACnet寄存器个数

AI  (只读不写)

1024(0~1023

AO(可读可写)

1024(0~1023

AV (可读可写)

1024(0~1023

BI  (只读不写)

1024(0~1023

BO(可读可写)

1024(0~1023

BV(可读可写)

1024(0~1023

MSI  (只读不写)

1024(0~1023

MSO(可读可写)

1024(0~1023

MSV(可读可写)

1024(0~1023


      支持寄存器类型及个数
      网关支持Modbus RTU /TCP服务器,该服务器的支持的寄存器类型及个数如下表。
      注意:网关寄存器个数是动态支持的,每种寄存器最多可建1024个点。

                4X和3X寄存器地址 = BACnet的寄存器地址*2 + 1;

                0X和1X寄存器地址 = BACnet的寄存器地址+ 1;

 Modbus寄存器类型

       Modbus寄存器个数

 0X(Coil Status)可读可写

1024(1~1024)

 1X(Input Status)只读

1024(1~1024)

 4X(Holding Register)可读可写

1024(1~1024)

 3X(Input Register)只读

1024(1~1024)



软件特点:

-绿色免安装,支持多国语言;

-支持200多种协议采集并转为BACnet服务器、Modbus服务器、IEC61850服务器、OPC UA服务器、MQTT服务器;

-支持用户能耗数据的统一汇总和管理;

-支持峰、谷、平耗能分析;

-支持饼状图、折线图、柱状图直观展示;

-支持年、月、周、日报表;

-支持200存储点,默认存储一年;

-具备导入导出,筛选和存储功能;

-支持用户权限分级,实现不同权限用户登陆操作;

-支持操作日志,方便管理人员查询;

-配置软件X2View配置工程方便, 2048个点30分钟内即可完成;

硬件参数:


处理器:4核1.4GMHZ 电源:AC/DC 12~24V
内存:1G 高性能内存 Flash:8G
系统:LINUX系统 功耗:8W
重量:250g 材质:铝合金外壳

安装方式:导轨式

尺寸(L×W×H):142mm×91mm×35mm

接口:2个网口,4个RS485接口 温度:-20~70℃(工作) -40~80℃(储运)
网络:2个高性能100M/10M以太网接口,支持AUTO MDI/MDIX 湿度:20%~90%无凝露(工作) 15%~95%无凝露(储运)



产品尺寸图

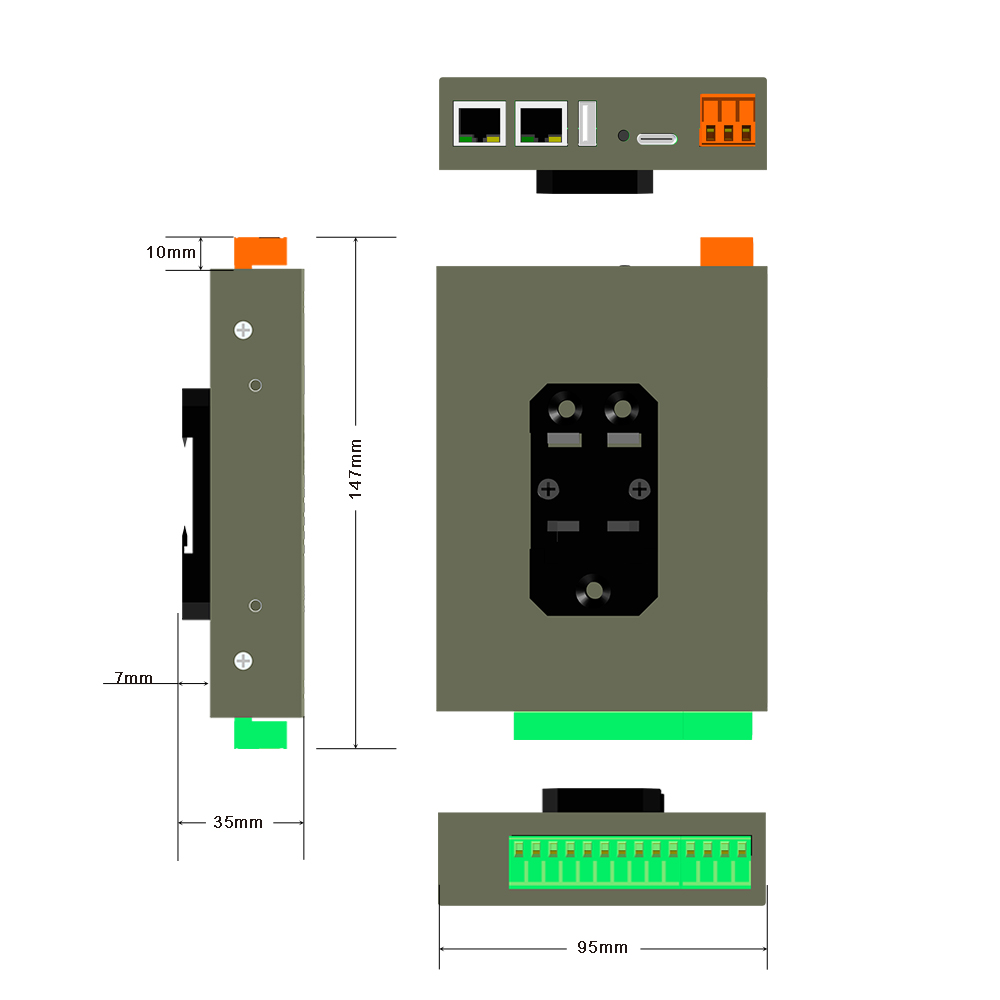

HMI2004-EMS尺寸图



HMI2004-EMS现场应用原理图





相关资料

版本

大小

下载

使用说明书

3.0

5.3M

下载

通讯连接说明书

3.0

29.9M

下载

WEB组态软件

1.0

167M

下载



采集端协议列表.pdf



如有非标协议需要开发,请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档,如果可以快递设备到公司最好,开发周期一般为2周。
