产品型号：PFN2004-A9
功能描述
S7 PLC网关相当于一座通信桥梁，将其它非标准通讯协议转成标准西门子PLC S7协议 ，使WinCC上位机、西门子Smart200\1200\1500\300\400等PLC通过硬件网关和不同设备互相通讯，方便系统集成。
运行环境
软件支持Windows XP/2000/2003/Win 7/Win8/Win10/Win Server 2003/Win Server2008/WinVista等多种操作系统。
软件自带WEB支持IE9及以上版本， Opera、苹果的Safari、 Google Chrome、火狐浏览器等。
支持寄存器类型及个数
支持S7协议，该服务器支持的寄存器类型及个数如下表。
注意：网关寄存器个数是动态支持的，每种寄存器最多可建2048个点。
|
Profinet寄存器类型 |
Profinet寄存器个数 |
|
(Q)可读可写 |
2048（1~2048） |
|
I(Read-only)只读 |
2048（1~2048） |
|
(DB1)可读可写 |
2048（1~2048） |
|
DB2(Read-only)只读 |
2048（1~2048） |
|
(DB3)可读可写 |
2048（1~2048） |
|
DB4(Read-only)只读 |
2048（1~2048） |
|
(DB5)可读可写 |
2048（1~2048） |
|
DB6(Read-only)只读 |
2048（1~2048） |
|
(DB7)可读可写 |
2048（1~2048） |
|
DB8(Read-only)只读 |
2048（1~2048） |
| 软件特点： |
| -绿色免安装，支持多国语言; |
| -支持200多种种协议同时转为S7协议; |
| -支持PC、手机端、iPad等访问，监控; |
| -支持线性转换，取位，高低字节转换; |
| -支持内部变量功能，支持查看设备离在线状态; |
| -支持I、Q、DB1、DB2、DB3、DB4、DB5、DB6、DB7、DB8等寄存器类型; |
| -配置软件X2Profinet配置工程方便， 2048个点30分钟内即可完成; |
| -添加新的私有协议支持Profinet,2周内即可完成; |
|
硬件参数： |
|
| 处理器：主频1.4GHZ |
电源：AC/DC 12~24V |
| 内存：512M |
Flash：8GB |
| 系统：LINUX系统 |
功耗：8W |
| 重量：250g |
材质：铝合金外壳 |
| 安装方式：导轨式 |
尺寸(L×W×H)：142mm×91mm×35mm |
| 接口：2个网口,4个RS485接口 |
温度：-20～70℃(工作) -40～80℃(储运) |
| 网络：2个高性能100M/10M以太网接口,支持AUTO MDI/MDIX |
湿度：20％～90％无凝露(工作) 15％～95％无凝露(储运) |
|
产品尺寸图 |
 |
 |
|

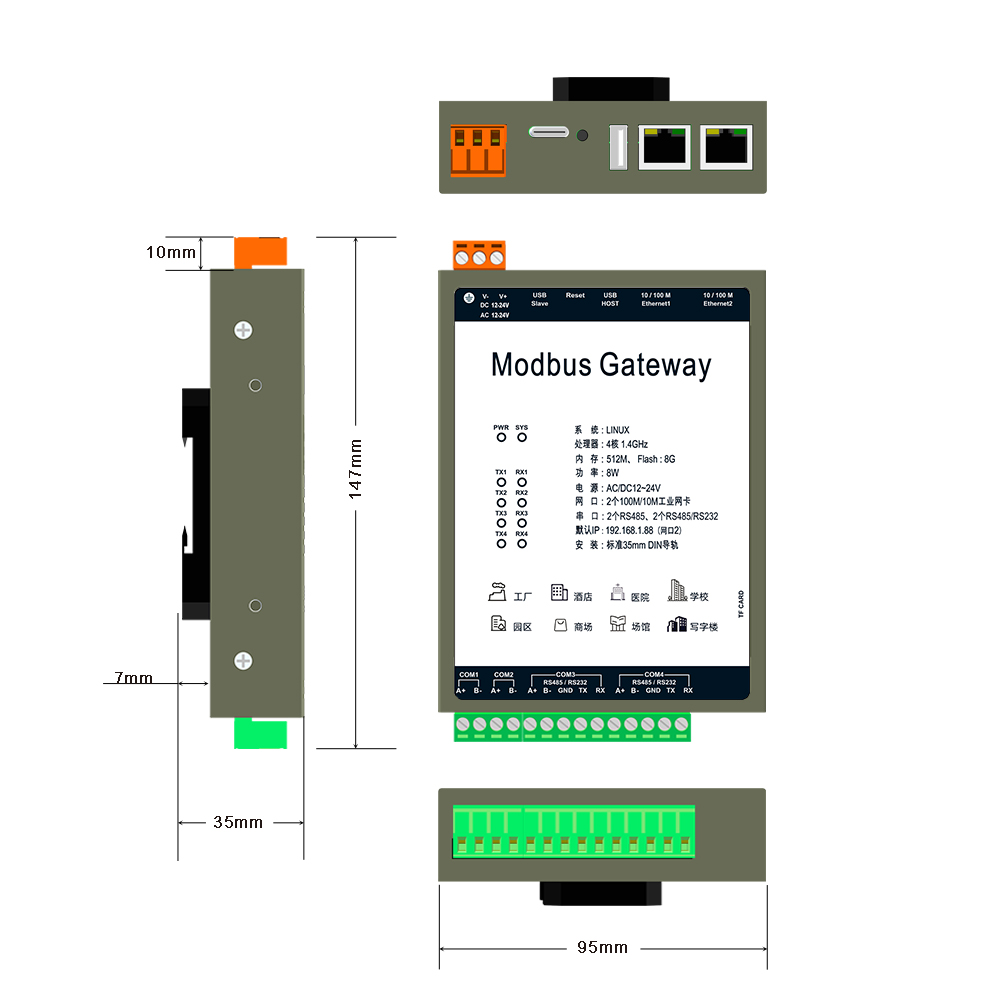

PFN2004-A9尺寸图
|
|

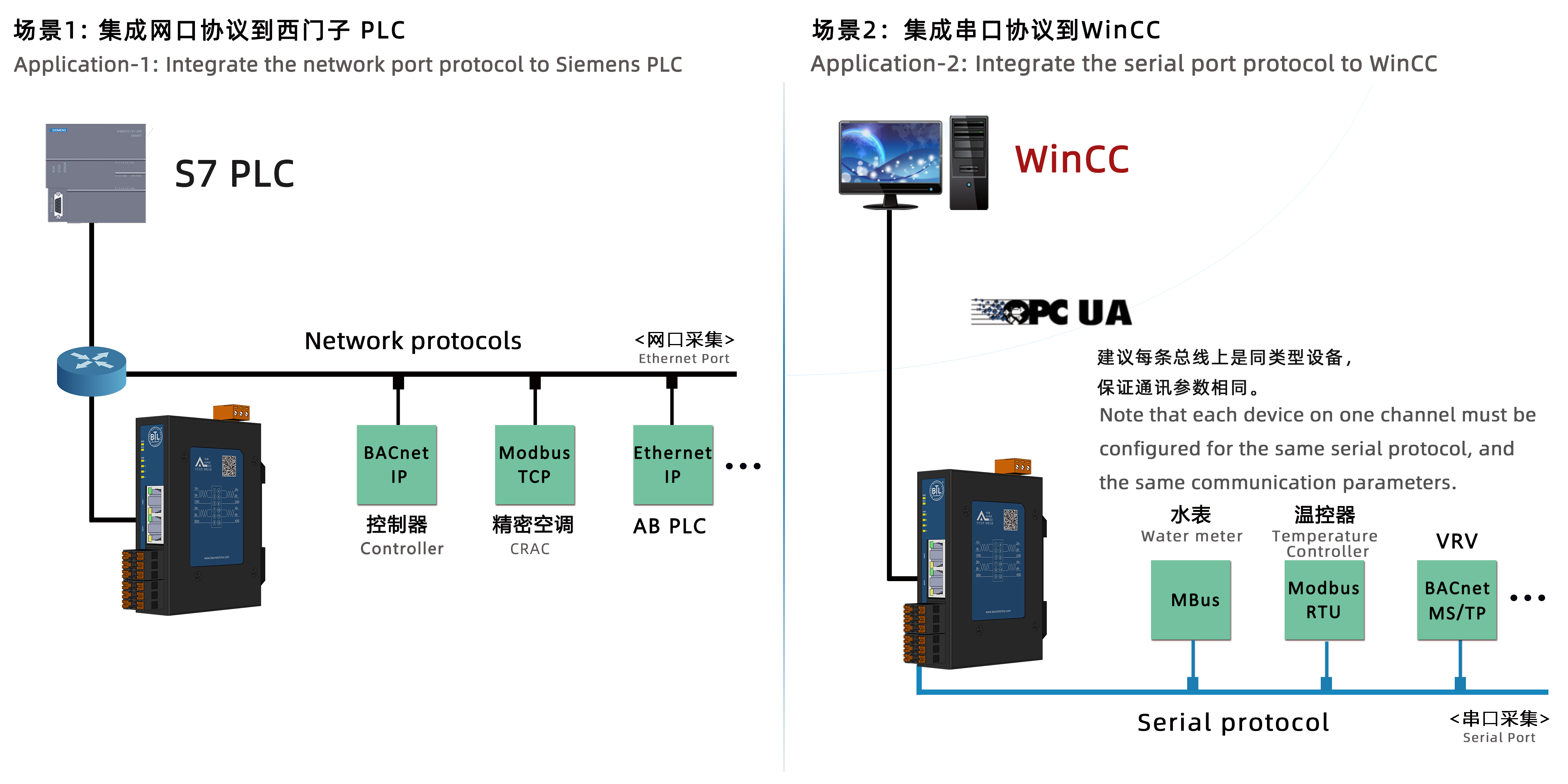

PFN2004-A9现场应用原理图 |
|
|
相关资料 |
版本 |
大小 |
下载 |
|
使用说明书 |
3.0 |
1.3M |
下载 |
|
通讯连接说明书 |
3.0 |
29.3M |
下载 |
|
X2Profinet配置软件 |
2.0 |
42.2M |
下载 |
 采集端协议列表.pdf
如有非标协议需要开发，请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档，如果可以快递设备到公司最好，开发周期一般为2周。
|
