功能描述
WEB组态网关HMI1002-Lite配合组态编辑软件X2View可实现现场数据采集，并直接转为组态画面进行数据实时监控。用户无需购买组态软件，只需用电脑、手机、IPAD或自带浏览器功能的设备即可登录组态画面进行监控，实现远程监控设备启停、运行等操作，给用户带来良好的操作体验。同时具微信报警、短信平台报警、钉钉报警、邮件报警、MQTT服务、工程上传云端等功能；还可以转发为BACnet服务器、Modbus服务器、OPC UA服务器、MQTT服务器，开放HTTP WEB服务被第三方的系统集成。
应用领域：
应用在楼宇自控系统，或者工业领域连接一些常见的控制设备，如PLC、DDC、UPS、中央空调、电梯、消防、灯光控制系统、电表、水表等。这样用户就可以手机、iPad、PC监控现场设备。
运行环境
配置软件支持Win7、Win8、Win10、 Win11、Win Server 2008、Win Server 2016等各种操作系统。
硬件网关内部自带WEB服务器，支持谷歌Google Chrome、微软Microsoft Edge、苹果Safari、火狐Mozilla Firefox、Opera及360极速模式等浏览器。
支持寄存器类型及个数
网关支持BACnet IP/MSTP服务器，该服务器支持的寄存器类型及个数如下表。
注意：网关寄存器个数是动态支持的，每种寄存器最多可建512个点。
|
BACnet寄存器类型 |
BACnet寄存器个数 |
|
AI （只读不写） |
512（0~511） |
|
AO（可读可写） |
512（0~511） |
|
AV （可读可写） |
512（0~511） |
|
BI （只读不写） |
512（0~511） |
|
BO（可读可写） |
512（0~511） |
|
BV（可读可写） |
512（0~511） |
|
MSI （只读不写） |
512（0~511） |
|
MSO（可读可写） |
512（0~511） |
|
MSV（可读可写） |
512（0~511） |
支持寄存器类型及个数
网关支持Modbus RTU /TCP服务器，该服务器的支持的寄存器类型及个数如下表。
注意：网关寄存器个数是动态支持的，每种寄存器最多可建512个点。
4X和3X寄存器地址 = BACnet的寄存器地址*2 + 1；
0X和1X寄存器地址 = BACnet的寄存器地址+ 1；
|
Modbus寄存器类型 |
Modbus寄存器个数 |
|
0X(Coil Status)可读可写 |
512（1~512） |
|
1X(Input Status)只读 |
512（1~512） |
|
4X(Holding Register)可读可写 |
512（1~1024） |
|
3X(Input Register)只读 |
512（1~1024） |
|
软件特点： |
| -绿色免安装，支持多国语言; |
| -支持采集Modbus、BACnet转为BACnet服务器、Modbus服务器、OPC UA服务器、MQTT服务器; |
| -支持本地和云端组态; |
| -支持HTML5组态页面满足不同客户定制需求; |
| -支持MQTT服务、工程上传云端等功能； |
| -支持图形化编程、JS和PLC混合编程、时间表定时控制、触发器、用户管理、用户权限； |
| -支持实时曲线、饼状图、环状图; |
| -支持云端组态，实现数据的远程监控; |
| -支持微信、短信平台、钉钉、邮件等方式发送报警; |
| -支持存储到外部数据库MySQL、Microsoft SQL Server、 Apache Doris、PostgreSQL、InfluxDB; |
| -开放HTTP WEB服务被第三方的系统集成; |
| -支持局域网，通过手机、iPad、PC轻松实现远程查看和控制; |
|
|
硬件参数： |
|
| 处理器：1核750MHZ |
电源：AC/DC 12~24V |
| 内存：64M 高性能内存 |
Flash：32M |
| 系统：LINUX系统 |
功耗：6W |
| 重量：210g |
材质：镀锌板 |
|
安装方式：导轨式、壁挂 |
尺寸(L×W×H)： 119mm×55mm×33mm |
| 接口：1个网口，2个RS485（电磁隔离） |
温度：-20℃～70℃(工作) -30℃～75℃(储运) |
| 网络：1个高性能100M/10M以太网接口,支持AUTO MDI/MDIX |
湿度：20％～90％无凝露(工作) 15％～95％无凝露(储运) |
|
|
|

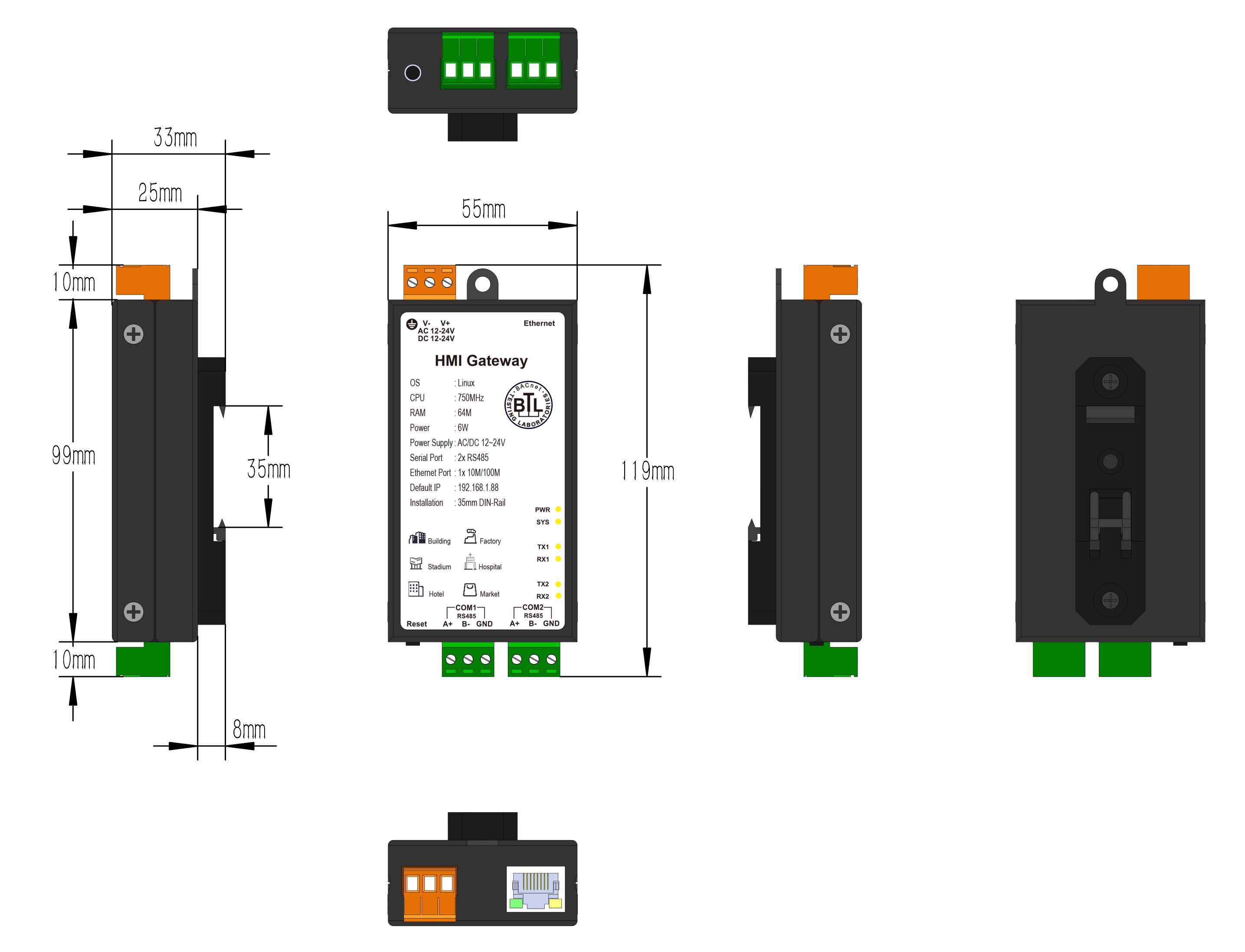

HMI1002-Lite尺寸图 |
|
|
|
|
HMI1002-Lite现场应用原理图 |
|
相关资料 |
下载 |
|
使用说明书 |
下载 |
|
采集端协议列表 |
下载 |
|
通讯连接说明书 |
下载 |
|
WEB组态软件 |
下载 |
如有非标协议需要开发，请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档，如果可以快递设备到公司最好，开发周期一般为1周。
|
