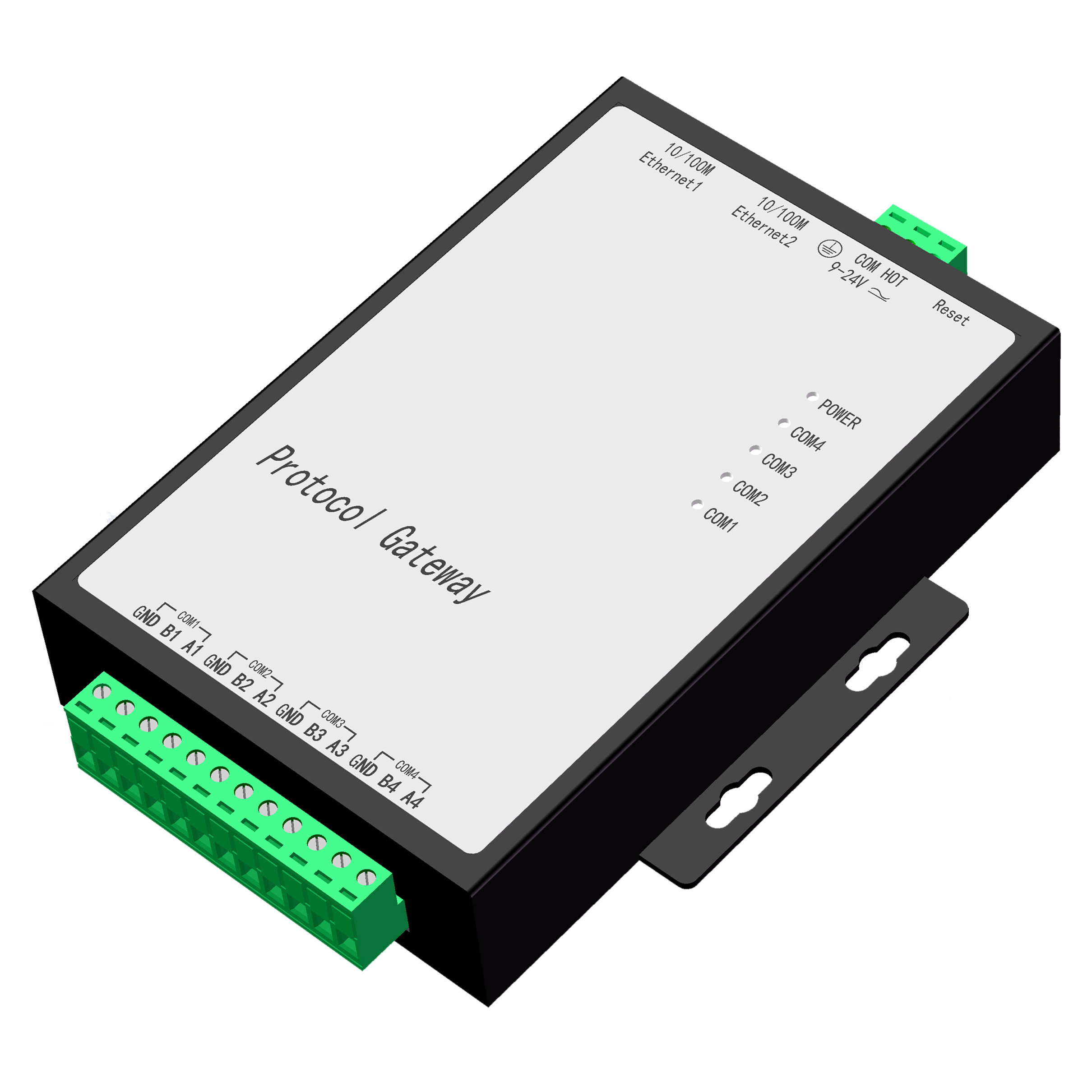

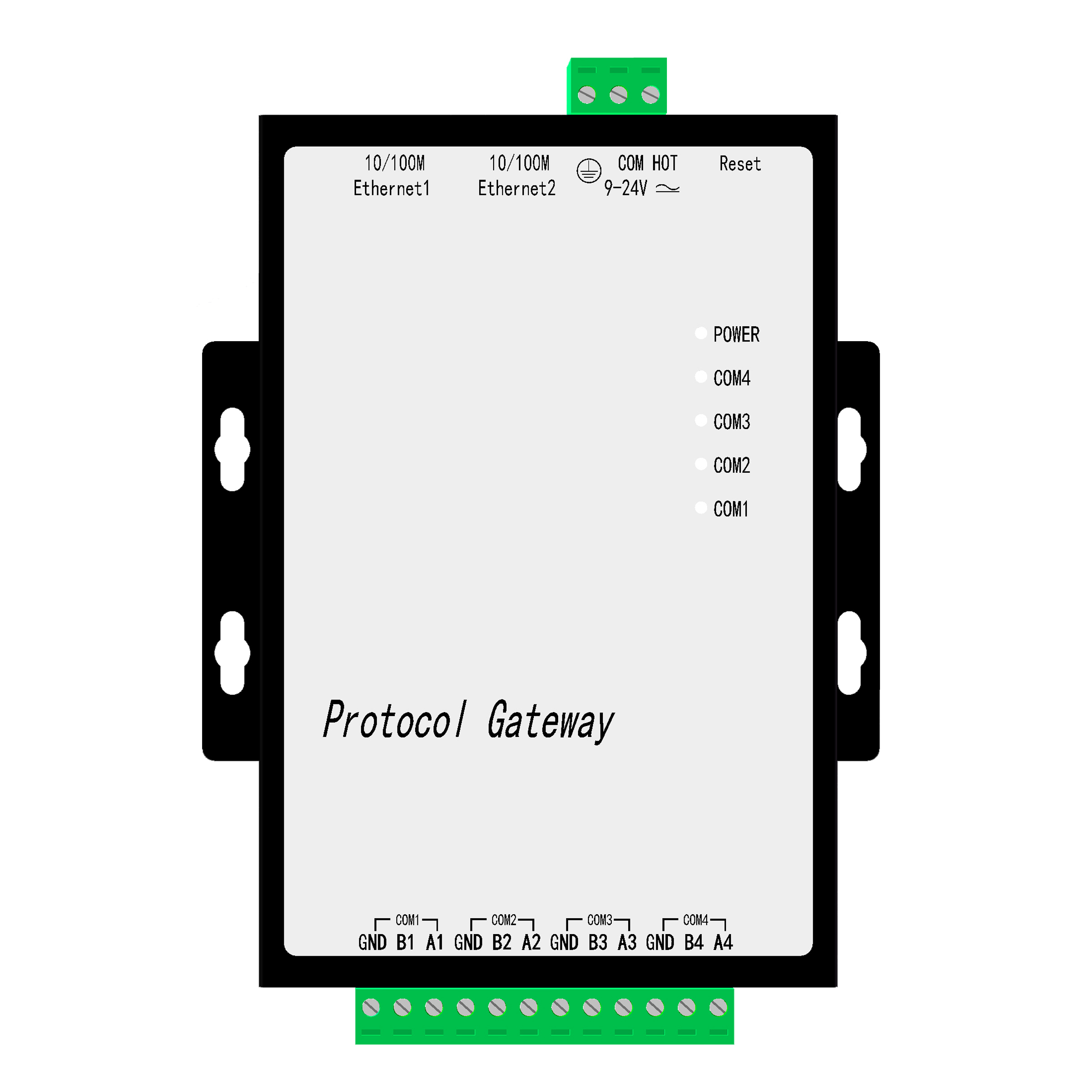

MOD2004-Lite(1024点经济型网关)

        功能描述

  X2Modbus是一款功能强大的协议转换网关, 这里的X代表各种标准Modbus协议和非标的Modbus协议,2是To的谐音表示转换,Modbus就是最终支持是标准的协议。用户可以根据现场设备的通信协议进行配置,转成标准的ModbusRTU和Modbus TCP协议,同时网关支持HUB功能。

 注意:本网关采集端和转发端的Modbus寄存器地址都是从1(Base1)开始。

 应用领域

       硬件网关MOD2004-Lite(2网4串)支持各种标准Modbus协议和非标的 Modbus协议转换为标准的Modbus RTU和Modbus TCP协议。同时,网关支持OPC-XML-DA规范,可实现不同型号网关互相访问。

      运行环境
      软件支持Windows XP/2000/2003/Win 7/Win8/Win10/Win Server 2003/Win Server2008/WinVista等多种操作系统。
      软件自带WEB服务器,支持IE9及以上版本,Opera、苹果的Safari、Google Chrome、火狐浏览器等。
      支持寄存器类型及个数
      支持Modbus RTU /TCP服务器,该服务器支持的寄存器类型及个数如下表。
      注意:网关寄存器个数是动态支持的,每种寄存器最多可建1024个点(含虚拟点)。

 Modbus寄存器类型

       Modbus寄存器个数

 0X(Coil Status)可读可写

 1024(1~1024)

 1X(Input Status)只读

1024(1~1024)

 4X(Holding Register)可读可写

 1024(1~1024)

 3X(Input Register)只读

1024(1~1024)



 软件特点:
 -绿色免安装,支持多国语言;
 -支持常用Modbus协议转为Modbus TCP和Modbus RTU服务器;
 -支持PC、手机端、iPad等访问、监控;
 -支持线性转换,取位,高低字节转换;
 -支持0X、1X、3X、4X四种寄存器类型;
 -配置软件X2Modbus-Lite配置工程方便, 1024个点20分钟内即可完成;
 -添加新的私有协议支持Modbus,2周内即可完成;

硬件参数:


处理器:主频1.4GHZ 电源:AC/DC 12~24V
内存:512M Flash:8G
系统:LINUX系统 功耗:8W
重量:250g 材质:铝合金

 安装方式:导轨式

尺寸:142mm×91mm×35mm(L×W×H)
接口:2个网口,4个RS485接口 温度:-20~70℃(工作) -40~80℃(储运)
网络:2个高性能100M/10M以太网接口,支持AUTO MDI/MDIX

湿度:20%~90%无凝露(工作) 15%~95%无凝露(储运)

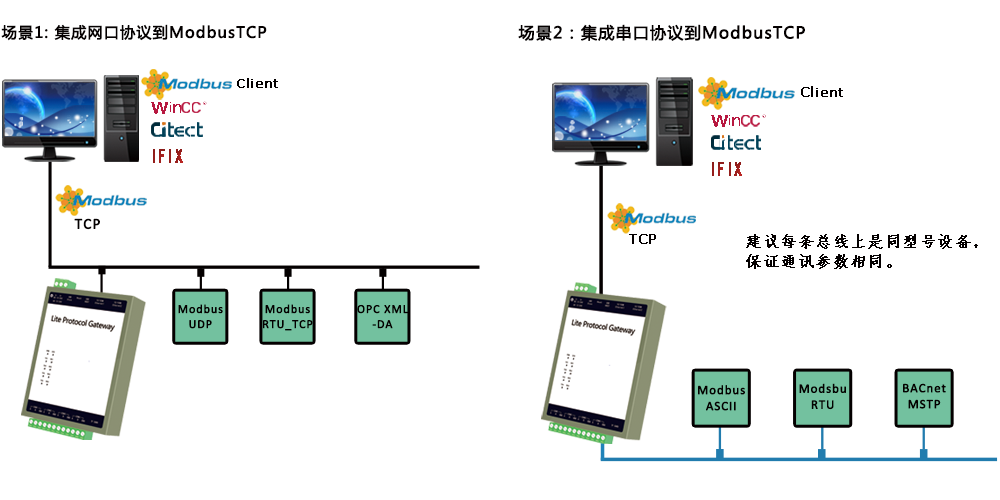

MOD2004-LIte现场应用原理图




相关资料

版本

大小

使用说明书

3.0

1.3M

下载

通讯连接说明书

3.0

30.1M

下载

X2Modbus-Lite配置软件

2.0

13.8M

下载



采集端协议列表-Lite.pdf



如有非标协议需要开发,请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档,如果可以快递设备到公司最好,开发周期一般为2周。
