MOD1002-Lite(256点经济型网关)

        产品型号:MOD1002-Lite(导轨式)   MOD1002-Lite-B(壁挂式)

        功能描述

  X2Modbus-Lite是一款功能强大的协议转换网关, 这里的X代表各种标准Modbus协议和非标的Modbus协议,2是To的谐音表示转换,Modbus就是最终支持是标准的协议。用户可以根据现场设备的通信协议进行配置,转成标准的ModbusRTU和Modbus TCP协议。

 注意: 本网关采集端和转发端的Modbus寄存器地址都是从1(Base1)开始。

 应用领域

       硬件网关MOD1002-Lite(1网2串)支持各种标准Modbus协议和非标的 Modbus协议转换为标准的Modbus RTU和Modbus TCP ,用于解决Citect、IFIX、RSVIEW、WINCC、组态王、易控等组态软件无法连接一些不常见的控制设备的问题。譬如楼控自动化里的DDC、 PLC、中央空调、精密空调、电梯、消防、灯光控制系统、电表、水表等。

      运行环境
      软件支持Windows XP/2000/2003/Win 7/Win8/Win10/Win Server 2003/Win Server2008/WinVista等多种操作系统。
      软件自带WEB服务器,支持IE9及以上版本,Opera、苹果的Safari、Google Chrome、火狐浏览器等。
      支持寄存器类型及个数
      支持Modbus RTU /TCP服务器,该服务器支持的寄存器类型及个数如下表。
      注意:网关寄存器个数是动态支持的,每种寄存器最多可建256个点。

 Modbus寄存器类型

       Modbus寄存器个数

 0X(Coil Status)可读可写

 256(1~256)

 1X(Input Status)只读

256(1~256)

 4X(Holding Register)可读可写

 256(1~256)

 3X(Input Register)只读

256(1~256)



软件特点
 -绿色免安装,支持中英文;
 -支持常用Modbus协议同时转为Modbus TCP/RTU服务器;
  -支持PC、手机端、iPad等访问,监控;
 -支持线性转换,取位,高低字节转换;
-支持内部变量功能,支持查看设备离在线状态;
 -支持0X、1X、3X、4X四种寄存器类型;
 -配置软件X2Modbus-Lite配置工程方便,256个点10分钟内即可完成;
 -添加新的私有协议支持Modbus,2周内即可完成;



硬件参数:


处理器:主频400MHZ 电源: AC/DC 9~24V
内存:64M Flash:256M
 系统:LINUX系统 功耗:7W
重量:200g

材质:铝合金外壳

安装方式:

壁挂式(MOD1002-Lite-B)

导轨式(MOD1002-Lite)

尺寸(L×W×H):
壁挂式(129mm×109mm×27mm)
导轨式(129mm×86mm×34mm)

接口:1个网口,2个接口(2个RS232接口/2个RS232接口) 温度: -40~85℃(工作) -40~85℃(储运)
网络:1个高性能100M/10M以太网接口,支持AUTO MDI/MDIX

湿度: 20%~90%无凝露(工作) 15%~95%无凝露(储运)



产品尺寸图

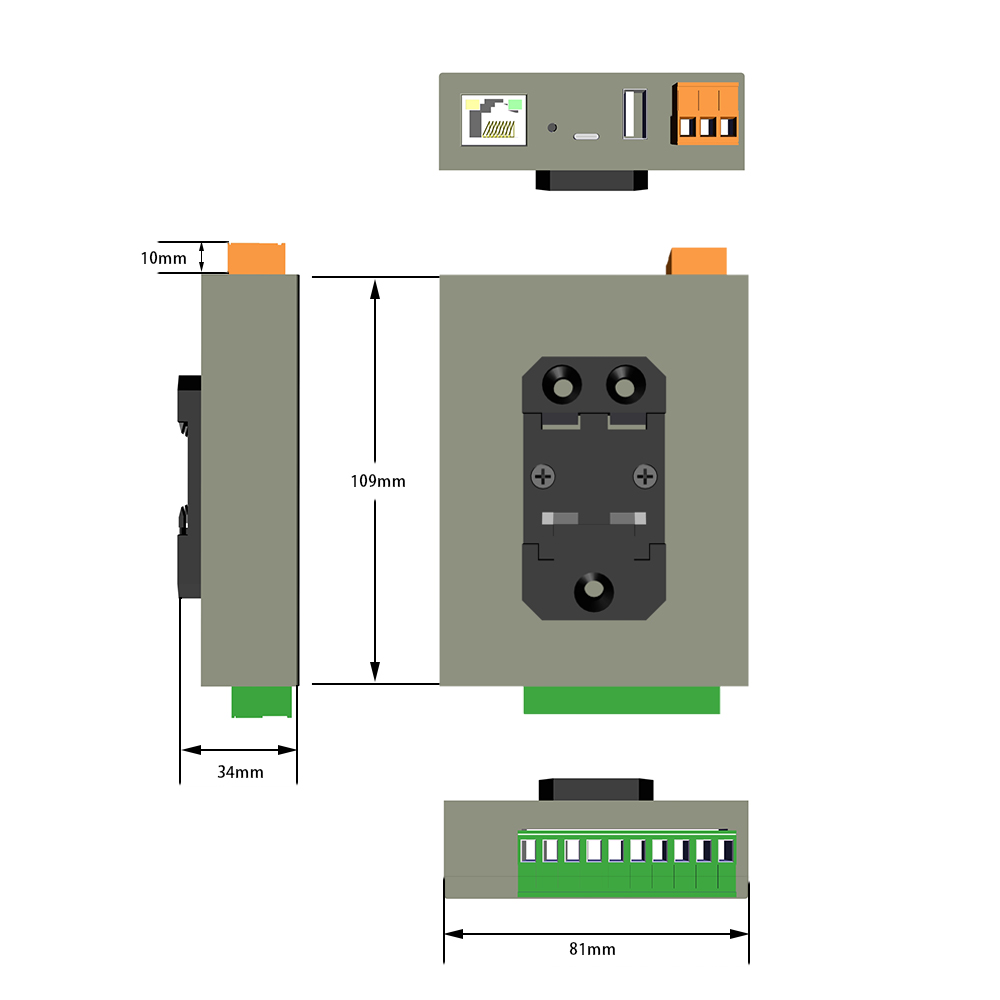

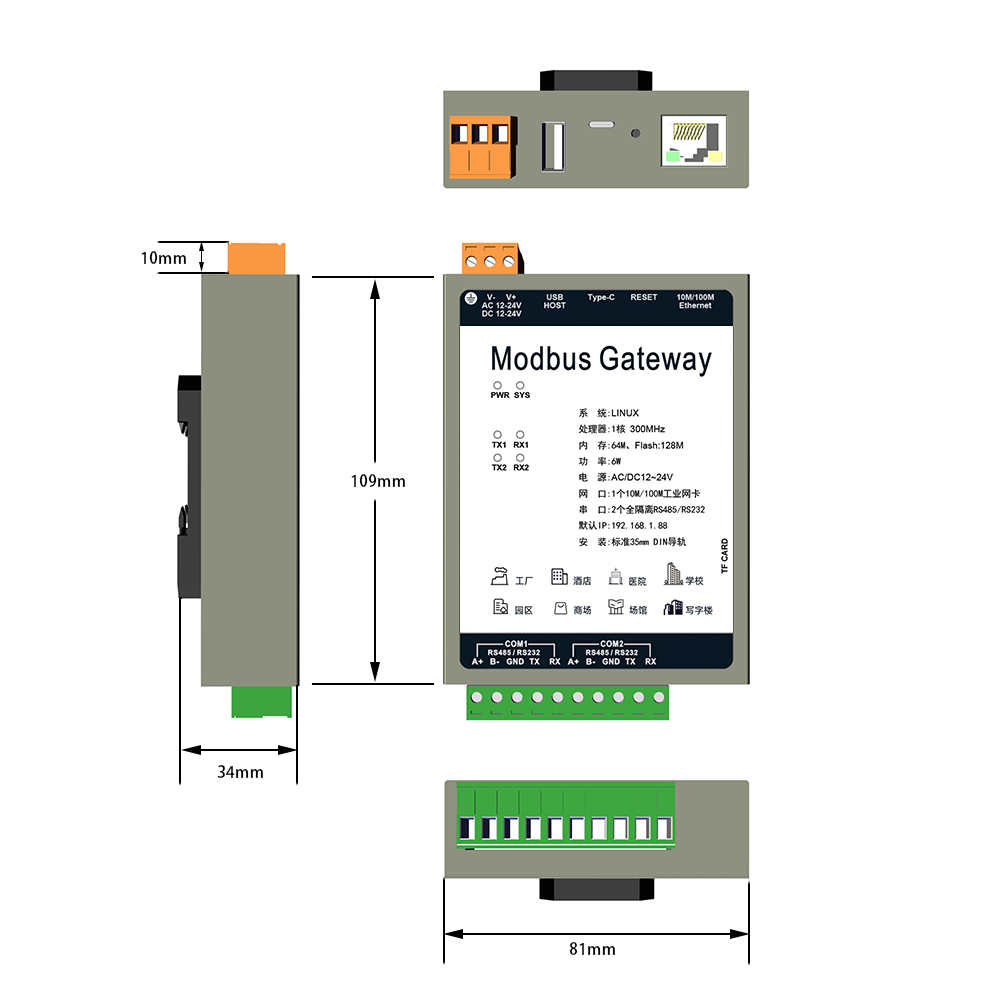

MOD1002-Lite尺寸图



MOD1002-Lite-B尺寸图

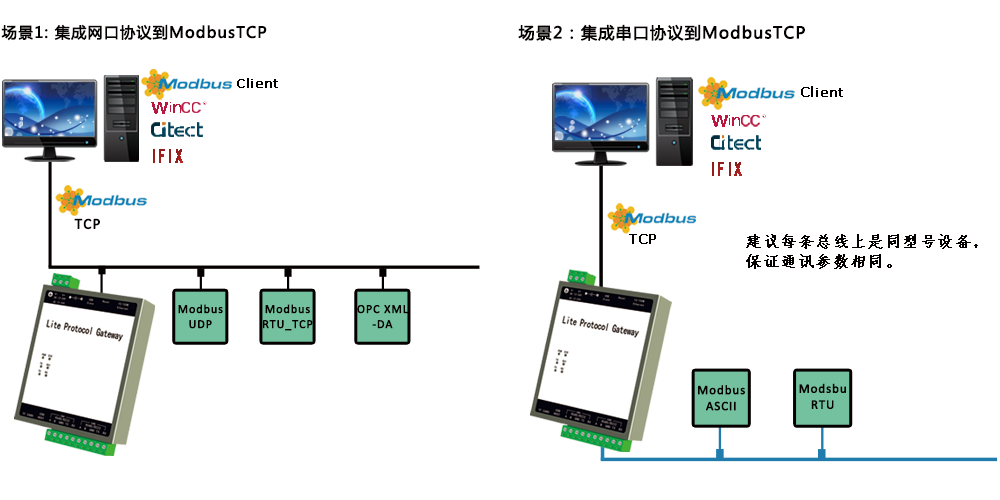

MOD1002-LIte现场应用原理图






相关资料

 版本

大小

 下载

 使用说明书

 3.0

1.3M

下载

 安装说明书

 3.0

0.3M

下载

 通讯连接说明书

 3.0

30.1M

下载

X2Modbus-Lite配置软件

2.0

13.8M

下载



采集端协议列表-Lite.pdf



如有非标协议需要开发,请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档,如果可以快递设备到公司最好,开发周期一般为2周。
