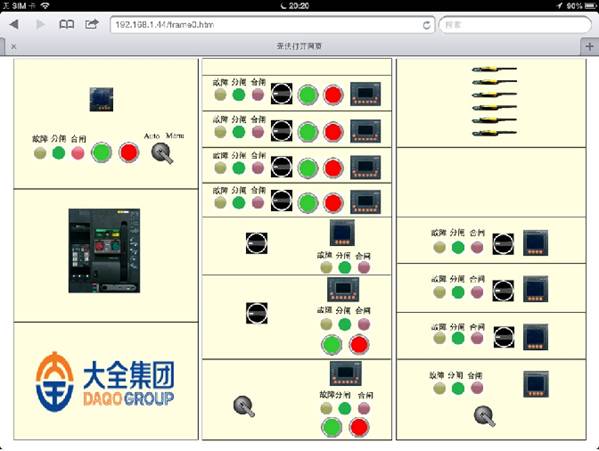

江苏镇江默勒电器公司是大全集团下的一家大型的电器公司，主要生产各种大型的配电柜。本次项目是利用上海迅饶X2Modbus网关采集现场展示配电柜电表上的数据，组态软件X2View产生一个WebScada界面，将画面关联到网关里面采集的数据点。这样就可以在ipad或者手机上监控展示配电柜了。

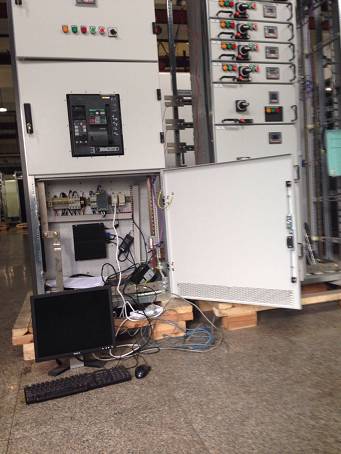

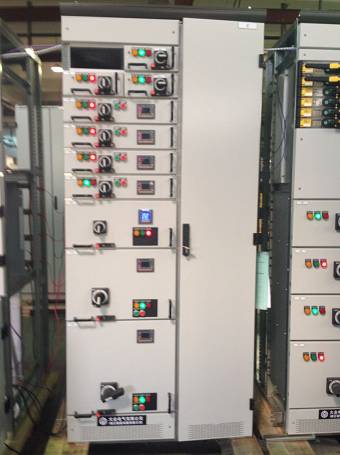

在现场一共有3个展示配电柜，装有安科电表PMU-100X，PMU-100系列电表，默勒PMU-800系列电表。每个电表上有电流，电压，功率，报警故障，开关闸和运行停止状态等数据信息，下图为需要监控的三个配电柜。
<>

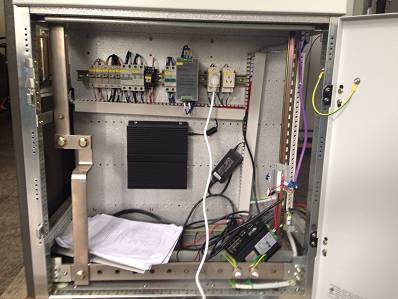

迅饶X2Modbus网关采集三个配电柜13块电表上的130个模拟量数据和47个数字量数据。

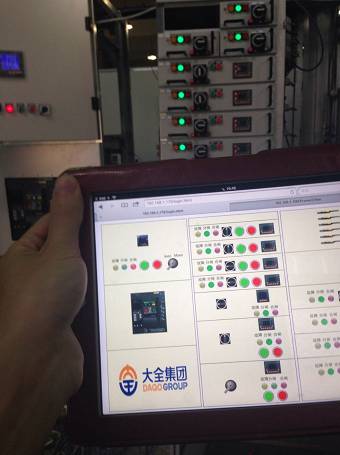

最后将迅饶组态X2View产生的WebScada界面部署到X2Modbus网关中，这样就可以用Ipad或者手机登陆网关的网页服务器中，从而对现场的展示配电柜实现远程监视和控制的功能。
|
