BAC1002-ARM(256点通用型网关)

        产品型号:BAC1002-ARM(导轨式)  BAC1002-ARM-B(壁挂式)

        功能描述

        X2BACnet是一款功能很强大的协议转换网关,X2BACnet的意思是X代表各家不同的通信协议,2是To的谐音表示转换,BACnet最终支持的是标准BACnetIP协议。使得用户可以根据现场设备的通信协议进行配置,转成标准的BACnetIP协议。在PC端仿真运行无误后,上传到硬件协议转换网关中。
       应用领域

       硬件网关支持多种协议转换,可以解决Honeywell,西门子,江森的Metasys、霍尼的EBI或者Niagara、施耐德TAC、加拿大Delta的ORCAview等大型楼宇自控公司组态软件无法连接一些不常见的控制设备,如PLC、空调、电梯、消防、灯光控制系统、电表、水表等。通过硬件网关将非标协议转换成BACnet标准协议,这样BACnet客户端组态软件就可以通过网关访问现场设备了。

       运行环境
       软件支持Windows XP/2000/2003/Win 7/Win8/Win10/Win Server 2003/Win Server2008/Win Vista等多种操作系统。

       软件自带WEB支持IE9及以上版本,Opera、苹果的Safari、Google Chrome、火狐浏览器等。
      支持寄存器类型及个数
      支持BACnet IP服务器,该服务器支持的寄存器类型及个数如下表。
      注意:网关寄存器个数是动态支持的,每种寄存器最多可建256个点。



BACnet寄存器类型

BACnet寄存器个数

AI(只读不写)

256(0~255)

AO(可读可写)

256(0~255)

AV(可读可写)

256(0~255)

BI(只读不写)

256(0~255)

BO(可读可写)

256(0~255)

BV(可读可写)

256(0~255)

MSI(只读不写)

256(0~255)

MSO(可读可写)

256(0~255)

MSV(可读可写)

256(0~255)



软件特点:

-绿色免安装,支持中英文;
-支持近200种协议同时转为BACnet IP服务器;
-支持PC、手机端、iPad等访问,监控;
-支持线性转换,取位,高低字节转换;
-支持内部变量功能,支持查看设备离在线状态;
-支持AI、AO、AV、BI、BO、BV、MSI、MSO、MSV九种寄存器类型;
-配置软件X2BACnet配置工程方便, 256个点10分钟内即可完成;
-添加新的私有协议支持BACnet,2周内即可完成;



硬件参数:


处理器:240MHZ 电源:AC/DC 9~24V
内存:32M Flash:128M
系统:LINUX系统

功耗:5W

重量:200g

材质:铝合金外壳

安装方式:

壁挂式(BAC1002-ARM-B)

导轨式(BAC1002-ARM)

尺寸(L×W×H):

壁挂式(129mm×109mm×27mm)

导轨式(129mm×86mm×34mm)

接口:1个网口,2个串口(2个RS485接口/2个RS232接口)

温度:-40~85℃(工作) -40~85℃(储运)
网络:1个高性能100M/10M以太网接口,支持AUTO MDI/MDIX 湿度:20%~90%无凝露(工作) 15%~95%无凝露(储运)



产品尺寸图

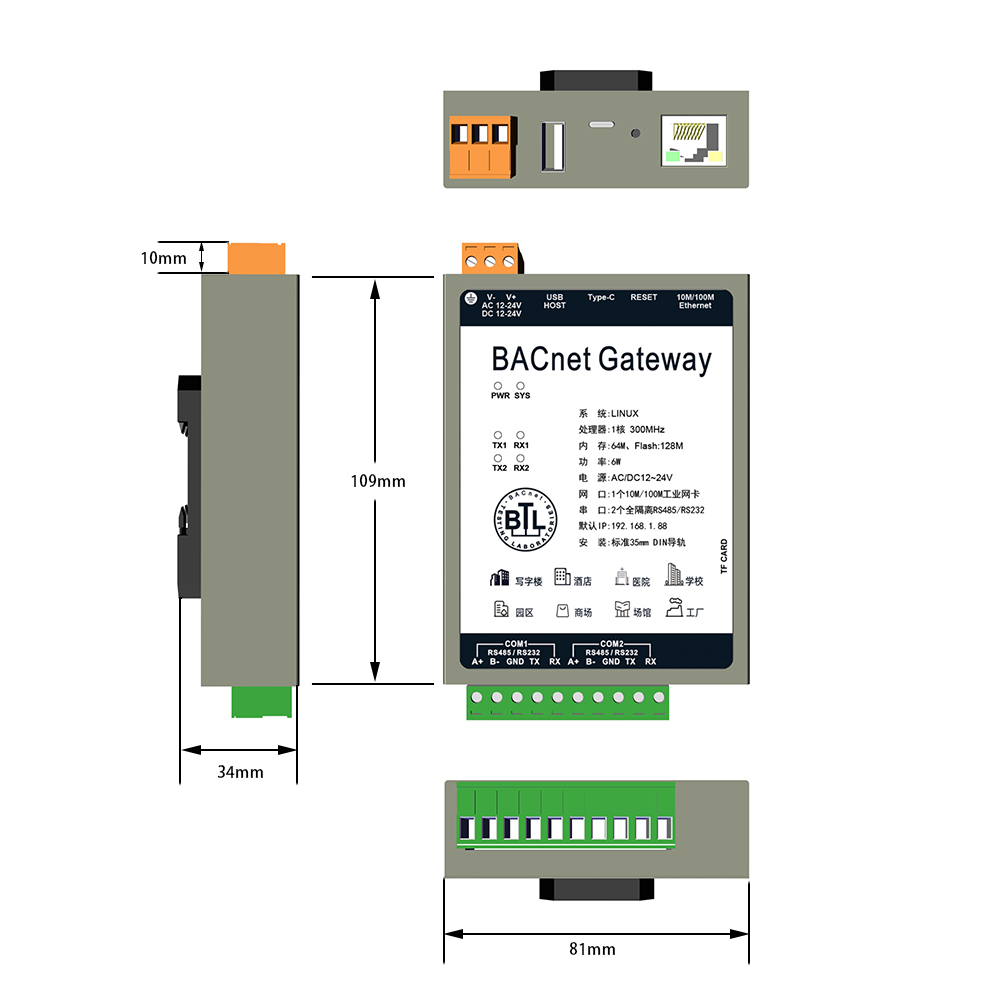

BAC1002-ARM尺寸图







BAC1002-ARM-B尺寸图

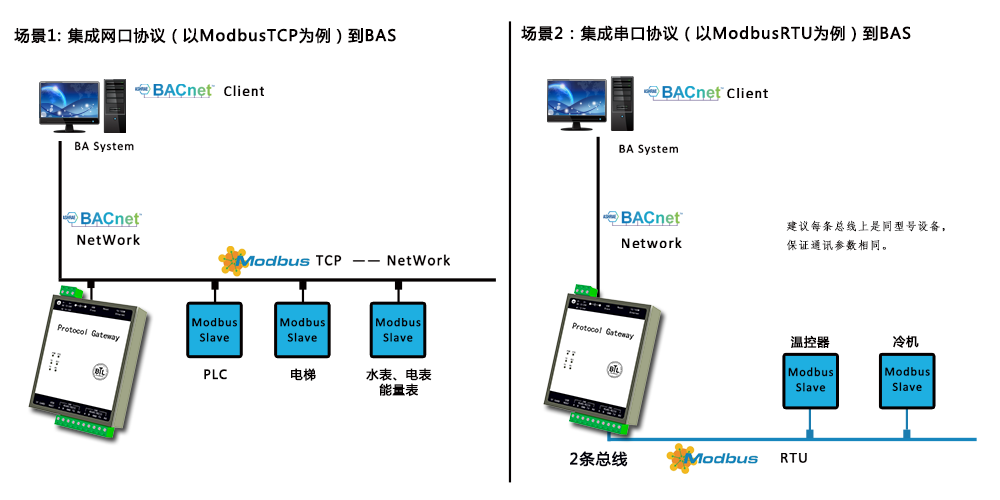

BAC1002-ARM现场应用原理图





相关资料

版本

大小

下载

使用说明书

3.0

5.3M

下载

安装说明书

3.0

0.3M

下载

通讯连接说明书

2.0

30.1M

下载

X2BACnet配置软件

4.0

42.2M

下载

配置软件操作视频

1.0

20.7M

下载



采集端协议列表.pdf



如有非标协议需要开发,请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档,如果可以快递设备到公司最好,开发周期一般为2周。
