SCADA网关 产品型号：HMI1004-ARM(SCADA)
HMI1004-ARM(Scada)支持两种编辑通讯模式。
网关模式：
该产品内置了Web组态网关HMI1004-ARM所有功能，动态支持1024点。（功能描述：配合组态编辑软件X2View可实现现场数据采集，并直接转为组态画面进行数据实时监控。用户无需购买组态软件，只需用电脑、手机、IPAD或自带浏览器功能的设备即可登录组态画面进行监控，实现远程监控设备启停、运行等操作，给用户带来良好的操作体验。同时具微信报警、钉钉报警、邮件报警、短信平台报警、MQTT服务、工程上传云端等功能；支持本地存储InfluxDB时序数据库，也可以存储到外部MySQl数据库或SQL Server数据库；还可以转发为BACnet服务器、Modbus服务器、IEC61850服务器、OPC UA服务器、MQTT服务器，开放HTTP WEB服务被第三方的系统集成。）
Web Scada模式：
Scada软件采集OPC UA、BACnet IP、Modbus TCP、西门子S7协议等网络协议点位则支持到2万点。内置的Scada组态软件和其它网关通讯使用OPC UA来实现。编辑态和运行态都Web，脱离了对X2View的依赖。可视化数据采集、数据处理、控制指令下发等功能。实现了与通讯设备等数据源的联动与交互。
1、没有原来迅饶网关的产品也能独立运行。为了帮客户省一下网关的费用，嵌入HMI1004-ARM 网关的固件，用于接各种非标协议。
2、采集端支持几个行业网络协议：OPC UA、OPC XML-DA、OPC DA、BACnet IP、Modbus TCP、PLC【SiememsS7（西门子S7协议）、Ethernet/IP】、SQL【Mysql、Sqlserver、PostgresQL、MongoDB、Redis、DM（国产达梦数据库）、InfluxDB时序数据库】、SNMP、Simulator（仿真模拟设备）。
3、转发端支持OPC UA服务器、MQTT、InfluxDB时序数据库、MySQL数据库、SQLServer数据库、 PostgreSQL数据库。
4、Web化程度更为彻底。编辑态软件也是Web化，在线编辑外，也支持导出工程。
5、点位开放到2万点，历史存储3年，统一的时间表管理。
6、支持Scratch图形化编程语言、Python以及JS编程。
7、拥抱开源项目。内嵌了一些开源软件，如NodeRED、FRP等。
8、完善的用户权限管理和报表分析功能。
应用场景：
Web Scada网关用OPC UA集成迅饶其它的网关，实现统一画面的监控。它也是为传统组态的升级改造而生，通过浏览器访问Scada组态，从而实现Web访问。
软件特点：
-绿色免安装，可配置性强，操作简单，稳定可靠，故障诊断方便;
-支持500多种协议的采集
-支持转发为BACnet服务器、Modbus服务器、OPC UA服务器、MQTT服务器、IEC61850服务器（需定制）；
-支持本地和云端组态;
- HTML5组态页面满足不同客户定制需求；
-支持MQTT服务、工程上传云端等功能；
-支持图形化编程、JS和PLC混合编程、时间表定时控制、触发器、用户管理、用户权限;
-支持实时曲线、饼状图、环状图;
-支持云端组态，实现数据的远程监控；
-支持微信、短信平台、钉钉、邮件、字节飞书、WhatsApp、Telegram、Viber、LINE等方式发送报警；
-支持定时器可实现设备定时启停，设定参数；
-支持本地存储InfluxDB时序数据库、且支持存储外部数据库MySQL、SQLServer;
-开放HTTPWEB服务被第三方的系统集成；
-添加新的私有协议支持,2周内即可完成。
配置软件运行环境
软件支持Win 7/Win8/Win10/Win Server 2003/Win Server2008等多种操作系统。
软件自带WEB支持IE9及以上版本，Opera、苹果的Safari、Google Chrome、火狐浏览器等。
支持寄存器类型及个数
网关支持BACnet IP/MSTP服务器，该服务器支持的寄存器类型及个数如下表。
注意：网关寄存器个数是动态支持的（支持总点数：1024点），每种寄存器最多可建1024个点。
|
BACnet寄存器类型 |
BACnet寄存器个数 |
|
AI （只读不写） |
1024（0~1023） |
|
AO（可读可写） |
1024（0~1023） |
|
AV （可读可写） |
1024（0~1023） |
|
BI （只读不写） |
1024（0~1023） |
|
BO（可读可写） |
1024（0~1023） |
|
BV（可读可写） |
1024（0~1023） |
|
MSI （只读不写） |
1024（0~1023） |
|
MSO（可读可写） |
1024（0~1023） |
|
MSV（可读可写） |
1024（0~1023） |
支持寄存器类型及个数
网关支持Modbus RTU /TCP服务器，该服务器的支持的寄存器类型及个数如下表。
注意：网关寄存器个数是动态支持的（支持总点数：1024点），每种寄存器最多可建1024个点。
4X和3X寄存器地址 = BACnet的寄存器地址*2 + 1；
0X和1X寄存器地址 = BACnet的寄存器地址+ 1；
|
Modbus寄存器类型 |
Modbus寄存器个数 |
|
0X(Coil Status)可读可写 |
1024（1~1024） |
|
1X(Input Status)只读 |
1024（1~1024） |
|
4X(Holding Register)可读可写 |
1024（1~2048） |
|
3X(Input Register)只读 |
1024（1~2048） |
|
硬件参数： |
|
| 处理器：4核1.2GHz |
电源：AC/DC 12~24V |
| 内存：1G |
闪存：8G |
| 系统：LINUX系统 |
功耗：8W |
| 重量：300g |
材质：镀锌碳钢 |
|
安装方式：导轨式 |
尺寸(L×W×H)：109mm×96mm×31mm |
|
接口：1个网口,2个RS485 |
温度：-20～70℃(工作) -40～85℃(储运) |
| 网络：1个高性能100M/10M以太网接口 |
湿度：20％～90％无凝露(工作) 15％～95％无凝露(储运) |
Scada编辑态软件部分截图如下：
编辑态
运行态
图形化编程
NodeRed
转发端
Web Scada模式 软件特点：
-编辑态软件Web化，在线编辑外，也支持导出工程；
-支持采集点位开放到2万点，历史存储3年；统一的时间表管理；
-采集端支持几个行业网络协议：OPC UA、OPC XML-DA、OPC DA、BACnet、Modbus TCP、西门子S7协议、AB Ethernet/IP、SQL(Mysql、Sqlserver、PostgresQL、MongoDB、Redis、DM（国产达梦数据库）、InfluxDB)、SNMP、Simulator；
-转发端支持OPC UA服务器、MQTT、InfluxDB时序数据库、MySQL、SQLServer、PostgreSQL；
-支持Scratch图形化编程语言、Python以及JS编程；
-内嵌了一些开源软件，如NodeRED、FRP等；
-完善的用户权限管理和报表分析功能。

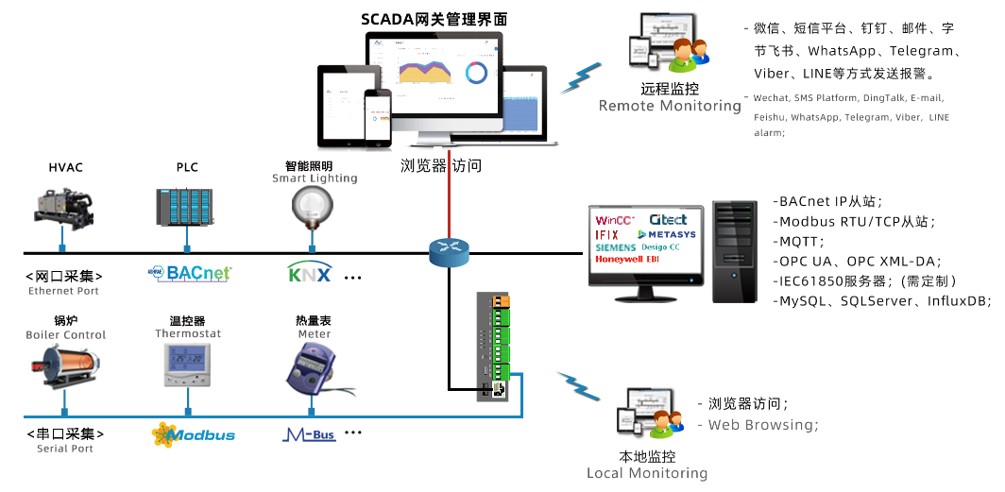

应用原理图：

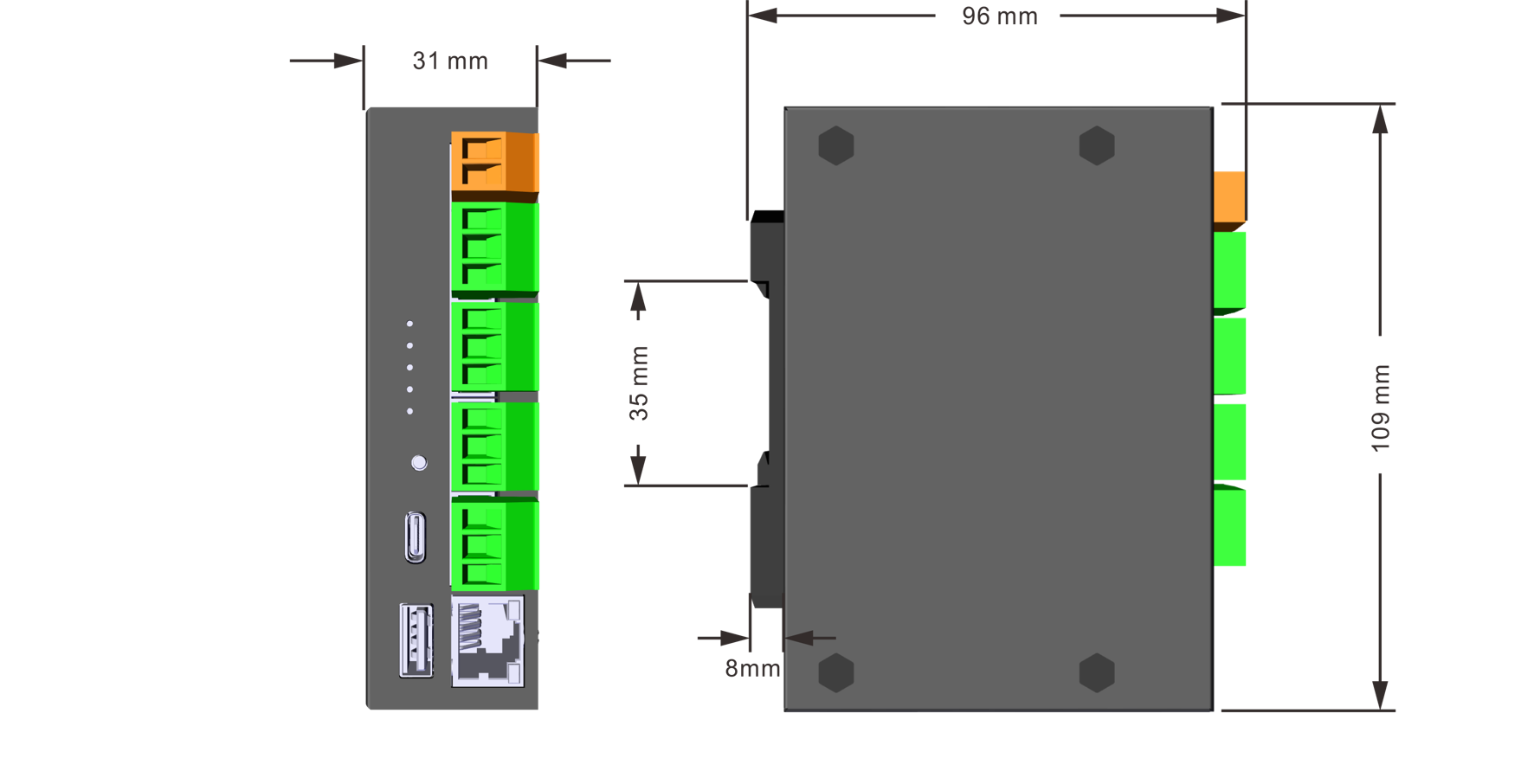

尺寸图：
尺寸图
如有非标协议需要开发，请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档，如果可以快递设备到公司最好，开发周期一般为2周。 |
